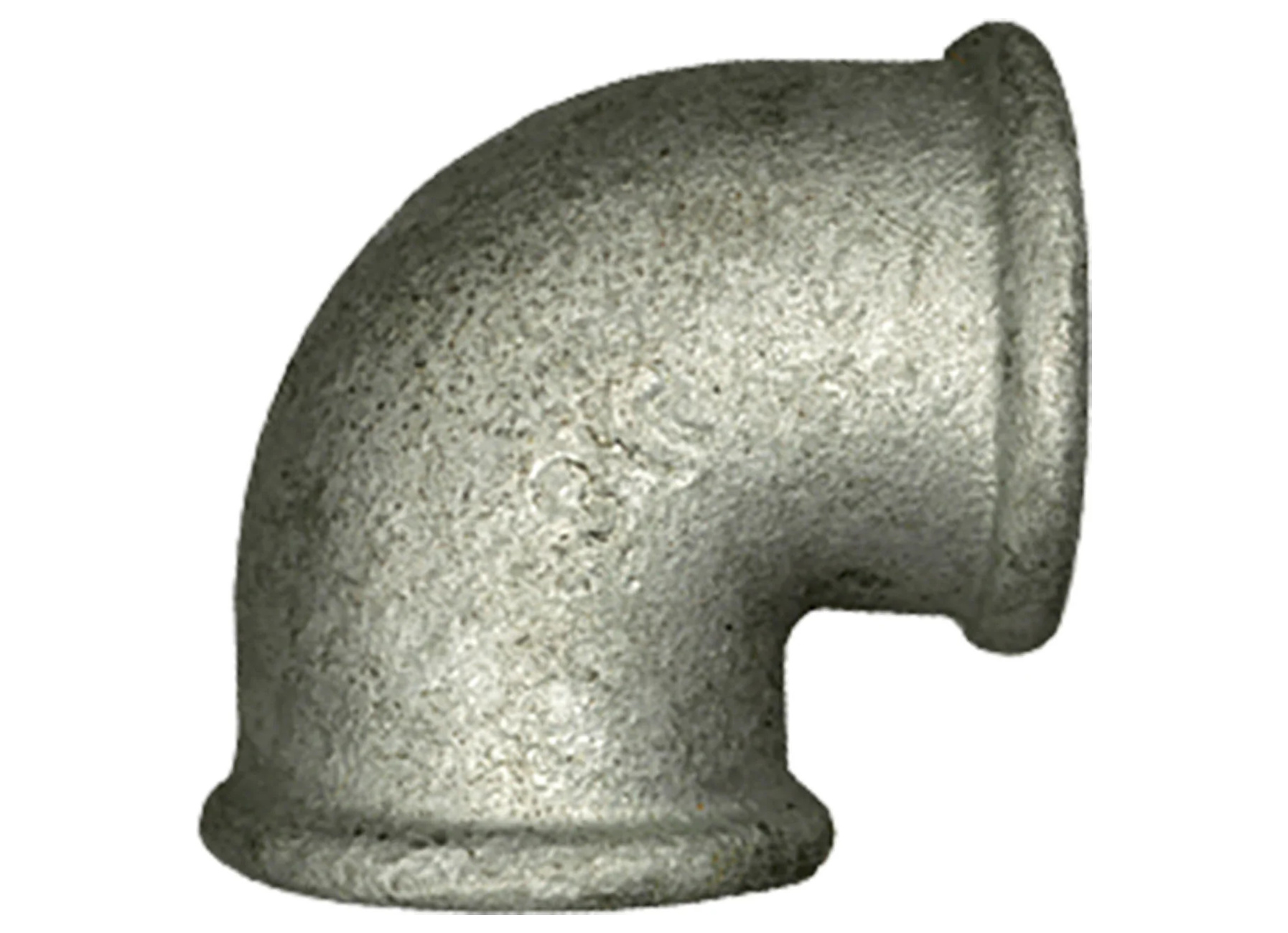

Saninstal Knie 90° Ff Nr. 90 Verzinkt

• Fittingtype nr. 90 (A1): bocht van 90° met twee binnendraden, kleine straal
• Temperguss met thermische verzinking, volgens EN 10242 (vroeger DIN 2950)
• Cilindrische binnendraad Rp volgens ISO 7-1 / EN 10226-1, combineerbaar met conische buitendraad R
• Werkdruk tot PN 25; inzetbaar vanaf -20 °C
• Diameter, uiteinden, materiaal en aantal stuks verschillen per variant

De SANINSTAL knie 90° FF nr. 90 is een draadfitting uit temperguss met twee binnendraden, bedoeld om een stalen buisleiding een haakse richtingsverandering te geven. Het fittingnummer 90 is de genormeerde aanduiding voor een bocht van 90° met kleine straal, vrouwelijk/vrouwelijk, met ontwerpsymbool A1 volgens EN 10242.

Het grondmateriaal is smeedbaar gietijzer (temperguss), thermisch verzinkt. Die verzinking beschermt de fitting in vochtige technische lokalen en bij buitenopstelling en sluit aan bij verzinkte stalen buis, zodat het leidingnet qua corrosiebescherming één geheel vormt.

De binnendraad is cilindrisch (Rp) volgens ISO 7-1 / EN 10226-1 en werkt samen met de conische buitendraad R van buis en nippels. Afdichten gebeurt op de draad met vlas en pasta of met PTFE-tape; de fitting zelf bevat geen dichting die kan verouderen.

Deze productgroep bundelt meerdere uitvoeringen. De diameter in duim en in mm, het type uiteinden, het materiaal en het aantal stuks per verpakking verschillen per variant; bekijk de varianten om de juiste maat te kiezen.

Belangrijkste Kenmerken

• Fittingnummer 90 / A1 volgens EN 10242
• Materiaal: temperguss, thermisch verzinkt
• Draad: Rp binnendraad volgens ISO 7-1 / EN 10226-1
• Toegelaten werkdruk: PN 25
• Minimale gebruikstemperatuur: -20 °C
• Richtingsverandering: 90°, kleine straal

Voordelen & Eigenschappen

• Genormeerde maatvoering volgens EN 10242: fittingen van verschillende fabrikanten blijven onderling uitwisselbaar
• Thermische verzinking binnen en buiten, afgestemd op verzinkte stalen buis
• Twee binnendraden: de knie sluit rechtstreeks aan op twee buiseinden met conische buitendraad, zonder bijkomende nippel bij elke aansluiting
• Temperguss is taaier dan grijs gietijzer en verdraagt het aandraaimoment en trillingen in vaste leidingen
• Demonteerbare draadverbinding: herbruikbaar na hertapsen van de dichting, in tegenstelling tot pers- of lasverbindingen

Toepassingen

• Haakse richtingsverandering in verzinkte stalen buisleidingen voor sanitair water
• Verwarmings- en installatieleidingen met werkdruk tot PN 25
• Perslucht- en industriële leidingen in werkplaatsen en technische ruimtes
• Aansluitingen op pompen, kranen en collectoren waar een leiding van richting moet veranderen
• Landbouw- en buitenleidingen waar corrosiebescherming nodig is

Veelgestelde vragen

Wat betekent fittingnummer 90?

Nummer 90 is de genormeerde aanduiding uit EN 10242 voor een bocht van 90° met kleine straal en twee binnendraden. Het ontwerpsymbool A1 geeft aan dat beide draden cilindrisch zijn.

Wat betekent FF?

FF staat voor vrouwelijk/vrouwelijk: beide uiteinden hebben binnendraad. Een uitvoering MF heeft één binnen- en één buitendraad.

Welke druk kan deze knie aan?

Temperguss draadfittingen volgens EN 10242 zijn uitgevoerd voor een werkdruk tot PN 25 bij een minimale gebruikstemperatuur van -20 °C.

Hoe wordt de verbinding dichtgemaakt?

De afdichting gebeurt op de draad zelf, met vlas en afdichtpasta of met PTFE-tape. De fitting bevat geen rubberdichting.

Welke maat heb ik nodig?

De maat volgt de duimdraad van de buis waarop u aansluit. Diameter, uiteinden, materiaal en aantal stuks verschillen per variant; kies de variant die bij uw leiding past.
