Smart Iso Smart S-iph Plug Kunststof Nagel

• Volledig kunststof nagel: warmteverlies door transmissie van slechts 0,000–0,001 W/K
• Doorsteekmontage: boren, plug doorsteken, nagel inslaan — geen schroefwerk
• ETA-goedgekeurd voor twee verankeringsdieptes: 30 mm en 50 mm
• Schijf van 60 mm met geprofileerd oppervlak voor hechting van de pleisterlaag
• Geschikt voor beton, volle en holle baksteen, kalkzandsteen, holle betonblokken en cellenbeton

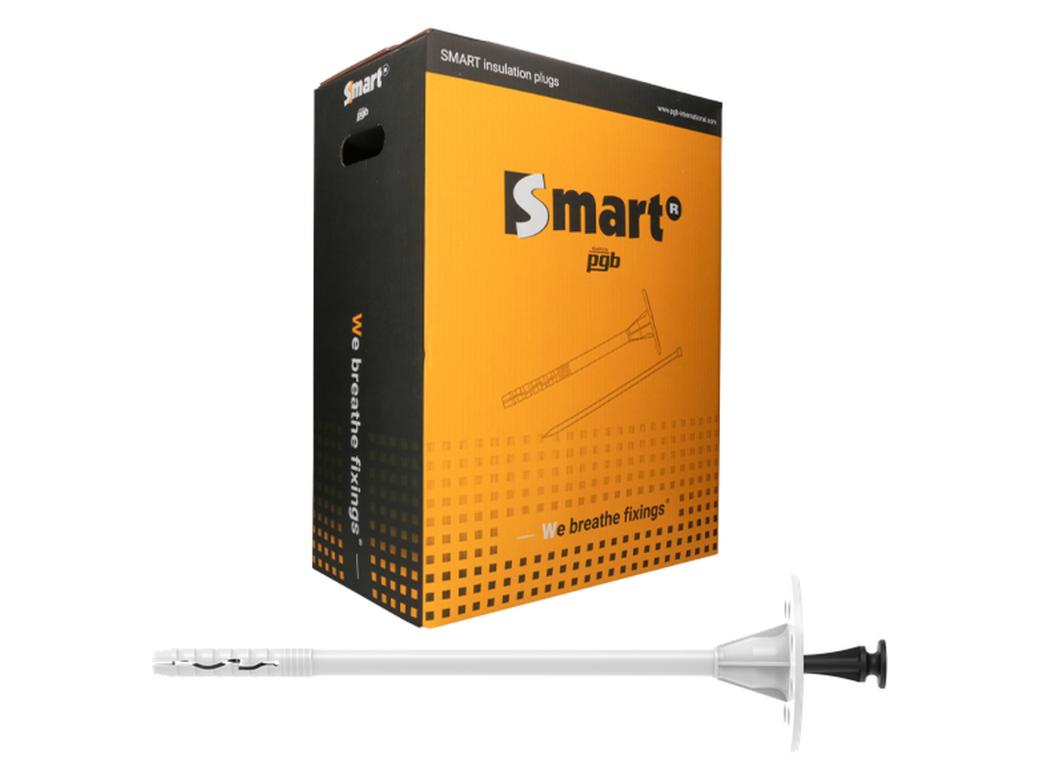

De ISO SMART S-IPH isolatieplug met kunststof nagel van Smart (pgb) is een slagplug voor isolatieplaten uit polypropyleen, ontworpen voor de mechanische bevestiging van buitengevelisolatie (ETICS) op minerale ondergronden. De nagel is volledig uit versterkt kunststof uitgevoerd.

Omdat er geen metaal door de plug loopt, blijft het puntvormig warmteverlies beperkt tot 0,000–0,001 W/K. Dat voorkomt koudebruggen en aftekeningen van de pluggen in de afgewerkte pleisterlaag.

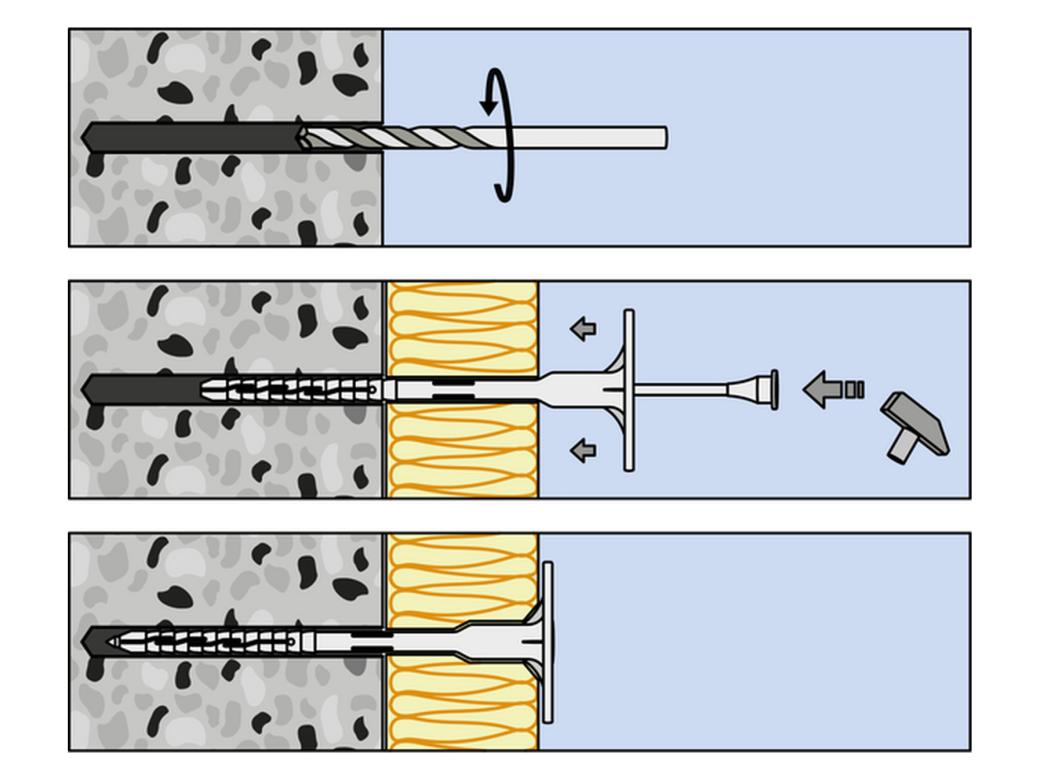

De montage gebeurt in doorsteekinstallatie: het gat wordt door de isolatieplaat heen geboord met boordiameter 10 mm, de plug wordt doorgestoken en de nagel wordt met de hamer ingeslagen. Daardoor spreidt het spreidsegment zich tegen de boorwand.

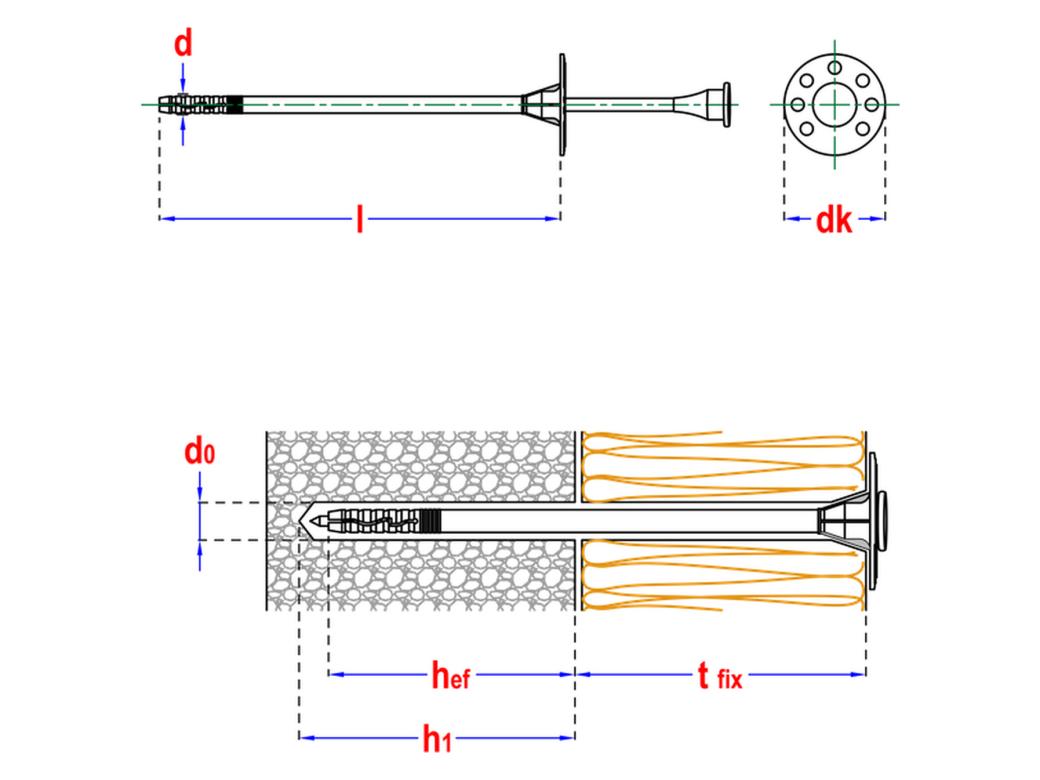

De plug is ETA-goedgekeurd in ondergrondcategorieën A tot en met E en toegelaten voor twee inbeddingsdieptes: 30 mm (A, B, C, D) en 50 mm (A, B, C, D, E). De benodigde lengte volgt uit de formule l = t_fix + t_tol + h_ef min, waarbij t_tol 10 mm bedraagt bij nieuwbouw en 20 mm bij bestaande gebouwen.

Belangrijkste Kenmerken

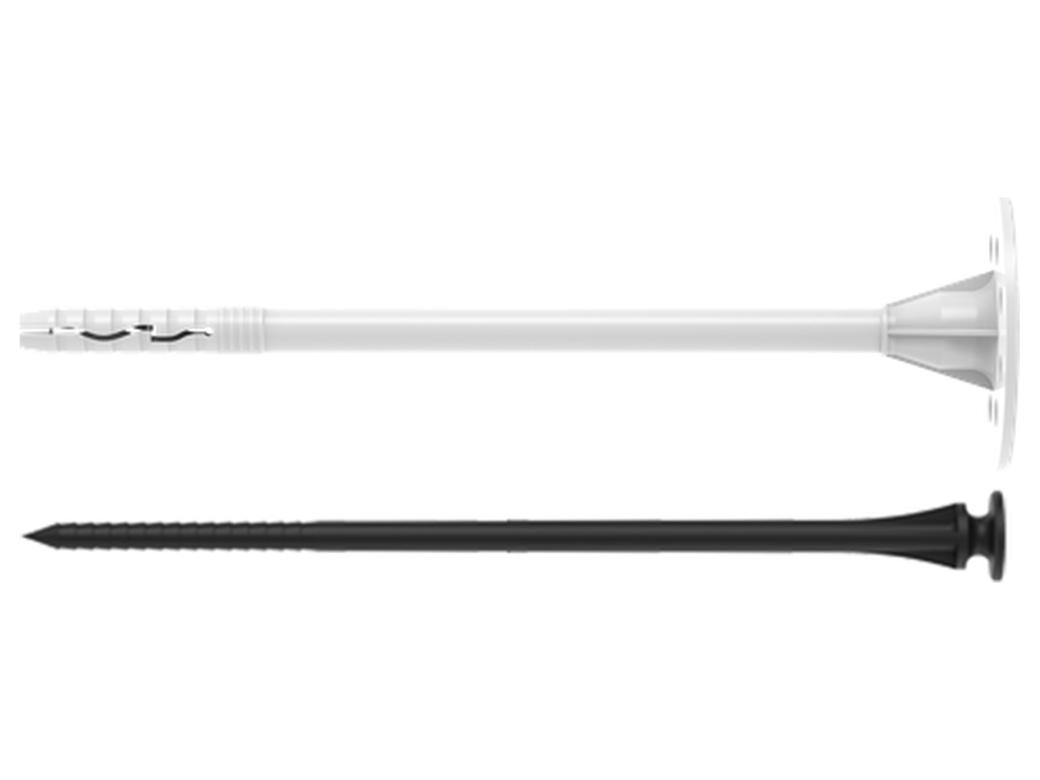

• Materiaal plug en nagel: polypropyleen, versterkte kunststof nagel
• Boordiameter: 10 mm; schijfdiameter: 60 mm
• Verankeringsdiepte: 30 mm of 50 mm, afhankelijk van de ondergrondcategorie
• Boordiepte: 60 mm (A, B), 40 mm (C, D) of 70 mm (E)
• Minimale hart-op-hartafstand en randafstand: 100 mm
• Trekkracht plaat 1,43 kN, plaatstijfheid 0,4 kN/mm
• Verkrijgbaar in meerdere lengtes en verpakkingseenheden — zie de varianten

Voordelen & Eigenschappen

• Puntvormig warmteverlies van 0,000–0,001 W/K dankzij de volledig kunststof nagel, aanzienlijk lager dan bij een stalen nagel met kunststof kop
• Beperkte verankeringsdiepte van 30 mm in beton, volle baksteen en kalkzandsteen, waardoor minder diep geboord moet worden
• Twee door ETA gedekte inbeddingsdieptes geven speelruimte bij wisselende ondergrondkwaliteit op dezelfde gevel
• Geprofileerde schijf van 60 mm spreidt de belasting over de isolatieplaat en biedt grip aan het wapeningspleister

Toepassingen

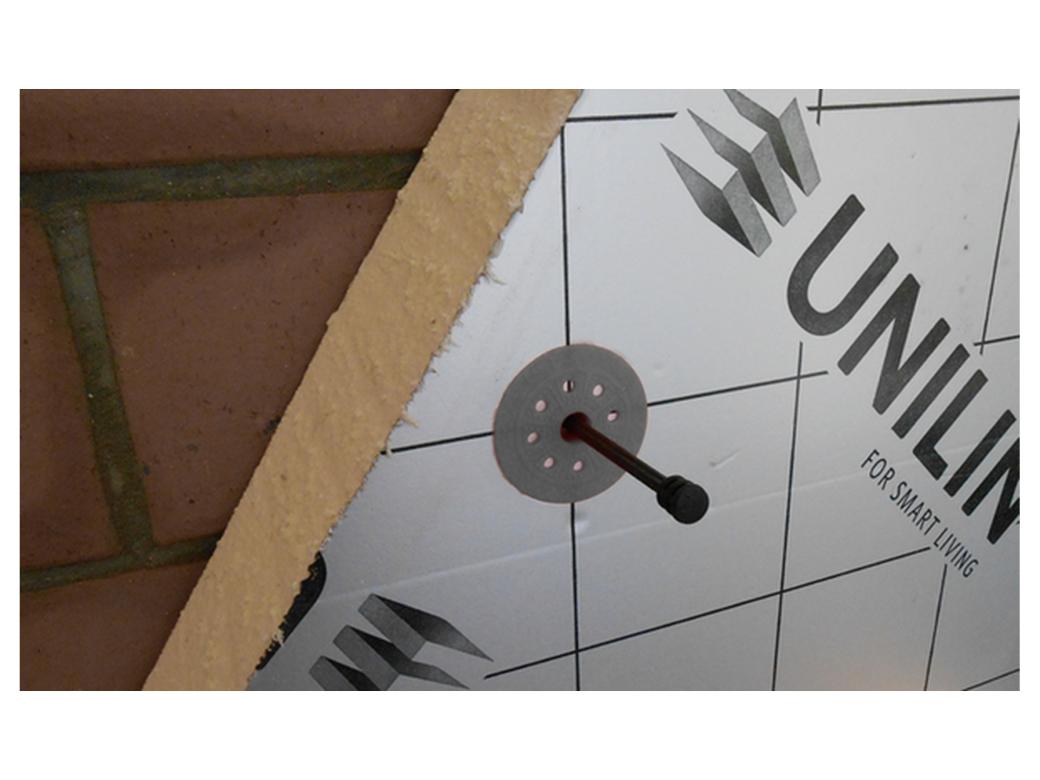

• Mechanische bevestiging van EPS-, XPS- en minerale wolplaten in buitengevelisolatiesystemen met pleisterafwerking
• Verankering in beton vanaf sterkteklasse C12/15, volle en holle baksteen, volle en holle kalkzandsteen en holle betonblokken
• Bevestiging in cellenbeton (AAC) met een inbeddingsdiepte van 50 mm
• Renovatiegevels waarbij niet-dragende lagen zoals oude pleister of lijmmortel in de nuttige lengte meegerekend worden

Lengtebepaling en verbruik

• Ankerlengte l = t_fix (isolatiedikte plus niet-dragende lagen) + t_tol + h_ef min
• t_tol: reken 10 mm bij nieuwbouw en 20 mm bij bestaande gebouwen
• Bij een inbeddingsdiepte van 30 mm draagt bijvoorbeeld een plug van 120 mm een pakket van 90 mm; bij 50 mm inbedding wordt dat 70 mm
• Aantal stuks per doos verschilt per variant — zie de varianten

Veelgestelde vragen

Welke boordiameter heb ik nodig?

Boor met een diameter van 10 mm. De boordiepte bedraagt 60 mm in beton en volle baksteen, 40 mm in holle steen en 70 mm in cellenbeton.

Welke pluglengte moet ik kiezen?

Tel de isolatiedikte en alle niet-dragende lagen op, voeg 10 mm tolerantie toe bij nieuwbouw of 20 mm bij renovatie, en tel daar de verankeringsdiepte van 30 of 50 mm bij op.

Wat is het verschil met de uitvoering met stalen nagel?

Deze uitvoering heeft een volledig kunststof nagel met een puntvormig warmteverlies van 0,000–0,001 W/K; de versie met stalen nagel zit op 0,002–0,003 W/K maar haalt hogere belastingswaarden.

Kan de plug in cellenbeton gebruikt worden?

Ja, in cellenbeton (categorie E) met een inbeddingsdiepte van 50 mm en een boordiepte van 70 mm.

Hoeveel ruimte moet ik tussen de pluggen houden?

De minimale hart-op-hartafstand bedraagt 100 mm, net als de minimale randafstand.
