Carpoint Geïsoleerde Stootverbinder Krimp

• Geïsoleerde stootverbinder om twee draadeinden recht door te verbinden

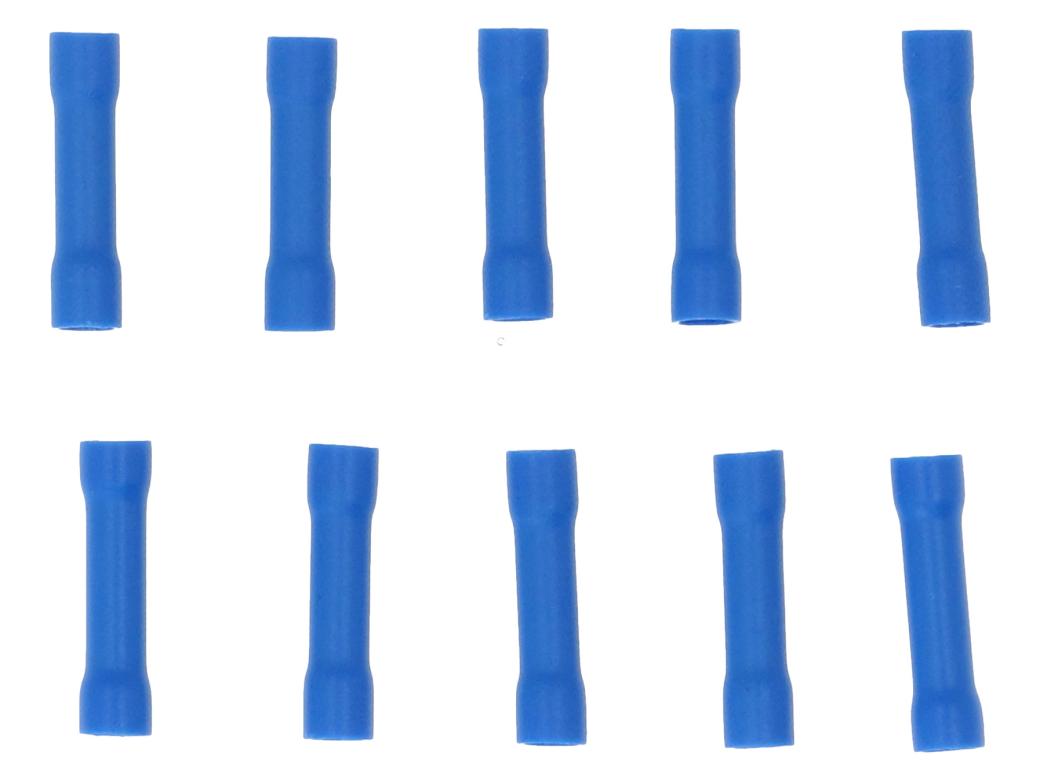

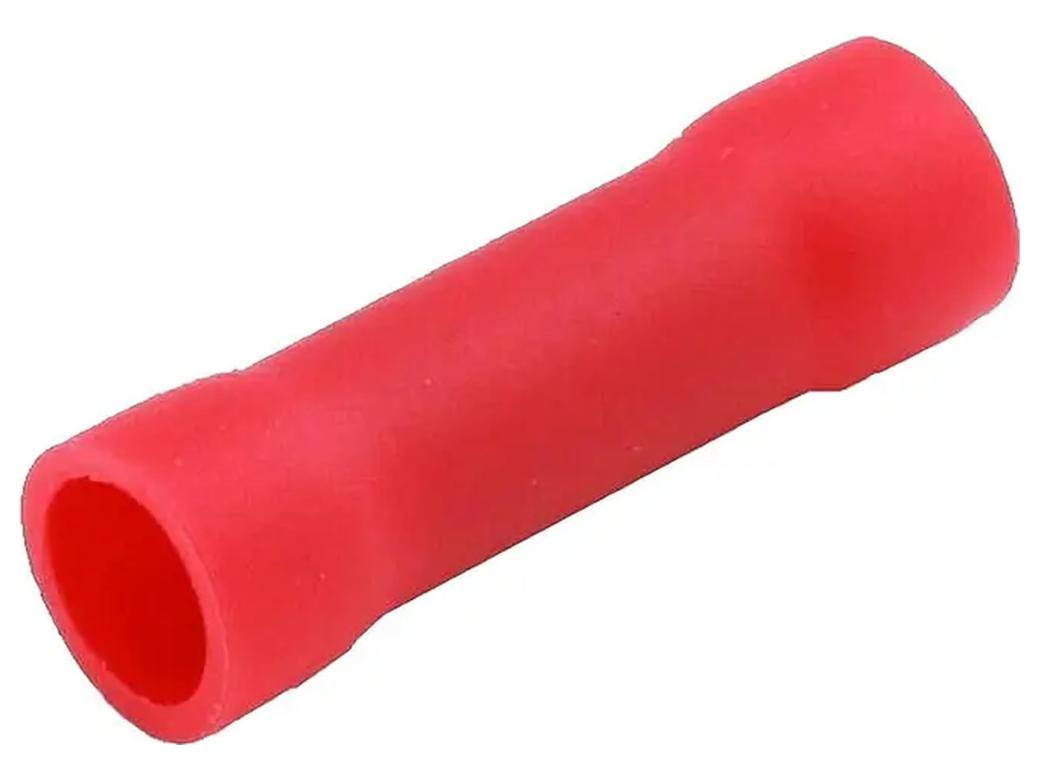

• Kleurcodering per draaddoorsnede, onder meer type 545 (rood) en type 546 (blauw)
• Huls van 22,7 mm lengte; te verwerken met een kabelschoentang
• Kunststof isolatiemantel over de volledige verbinding
• Verpakkingsinhoud en type verschillen per variant – zie de varianten

De Carpoint stootverbinder is een geïsoleerde krimpverbinder waarmee je twee draadeinden recht op elkaar aansluit, zonder solderen of lasklem. De verbinder bestaat uit een metalen huls met een kunststof isolatiemantel die na het krimpen de volledige verbinding afdekt.

De kabelverbinders volgen de gebruikelijke kleurcodering per draaddoorsnede: type 545 is rood en geschikt voor 0,5–1,5 mm², type 546 is blauw en geschikt voor 1,5–2,5 mm². Zo kies je zonder meten de juiste maat bij de draad die je verwerkt.

De huls heeft een lengte van 22,7 mm, waardoor beide draadeinden voldoende diep in de verbinder komen. Verwerk de stootverbinder met een kabelschoentang: een combinatietang plet de huls ongelijkmatig en verzwakt de trekvastheid.

Deze kabelverbindingen worden veel gebruikt in 12V- en 24V-boordnetten van auto, aanhangwagen, camper en boot, en bij het herstellen of verlengen van bedrading van verlichting en accessoires.

Belangrijkste Kenmerken

• Type: geïsoleerde stootverbinder (doorverbinder) voor krimpmontage
• Isolatie: kunststof, kleurgecodeerd per draadbereik
• Draaddoorsnede: 0,5–1,5 mm² (rood) of 1,5–2,5 mm² (blauw), afhankelijk van het type
• Lengte van de verbinder: 22,7 mm
• Merk: Carpoint

Voordelen & Eigenschappen

• De kleur van de isolatiemantel geeft meteen het draadbereik aan, zodat verwisselen met een te grote of te kleine maat uitgesloten is
• De isolatiemantel loopt over de volledige krimpzone door, waardoor nabehandelen met tape of krimpkous overbodig is
• Krimpen vraagt geen warmtebron en kan dus ook op moeilijk bereikbare plaatsen in een voertuig
• De huls van 22,7 mm biedt per zijde voldoende insteekdiepte voor een trekvaste verbinding

Toepassingen

• Doorverbinden of verlengen van bedrading in 12V- en 24V-boordnetten van auto, bestelwagen, camper, aanhangwagen en boot
• Herstellen van een doorgesneden of beschadigde draad zonder de volledige kabelstreng te vervangen
• Aansluiten van extra verlichting, trekhaakbekabeling en accessoires
• Lichte elektrische bedrading in tuinhuis, werkplaats en op hobbytoepassingen met soepele of massieve draad binnen het aangegeven doorsnedebereik

Veelgestelde vragen

Wat is een stootverbinder?

Een stootverbinder is een huls waarin twee draadeinden van weerszijden worden ingestoken en vastgekrompen. De verbinding loopt recht door, zonder aftakking.

Welk type kies ik voor welke draaddikte?

Type 545 (rood) is bedoeld voor draad van 0,5 tot 1,5 mm², type 546 (blauw) voor 1,5 tot 2,5 mm². Kies altijd het type dat past bij de doorsnede van de draad.

Heb ik speciaal gereedschap nodig?

Ja, gebruik een kabelschoentang met de juiste krimpgroef. Een gewone tang vervormt de huls onregelmatig en levert een onbetrouwbare verbinding op.

Is de verbinding waterdicht?

Nee, de kunststof isolatie beschermt tegen aanraking en kortsluiting maar niet tegen water. Gebruik op vochtige plaatsen extra een krimpkous met lijmlaag.

Hoeveel stuks zitten er in een verpakking?

De verpakkingsinhoud verschilt per variant; raadpleeg de gekozen variant voor het exacte aantal.
