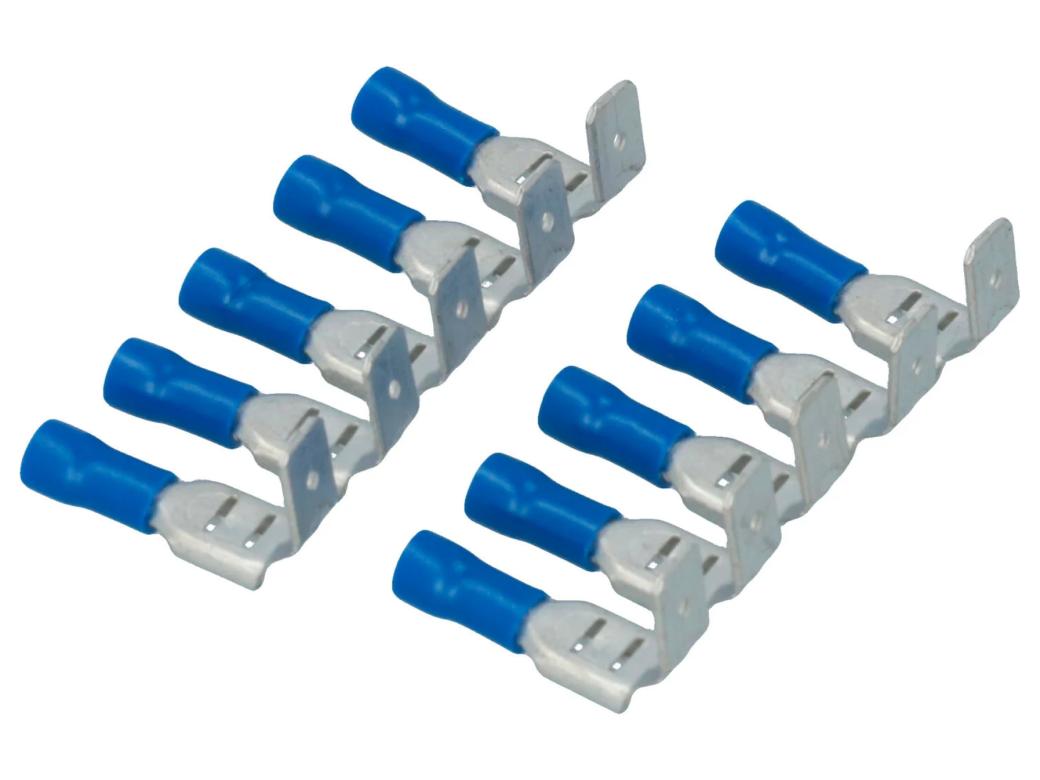

Carpoint Geïsoleerde Kabelverbinders

• Geïsoleerde krimpverbinders voor 12 V- en 24 V-boordnetten in auto, aanhangwagen, camper en boot
• Isolatiekleur volgt de gangbare kleurcodering, zodat je het verbindingsstuk meteen aan de juiste aderdoorsnede koppelt
• Vertint contactoppervlak voor een lage overgangsweerstand en een stabiele verbinding
• Te verwerken met een standaard krimptang, zonder solderen
• Per variant verschillen het type, de kleur, de kabeldoorsnede en het aantal stuks per blister: zie de varianten

De geïsoleerde kabelverbinders van Carpoint zijn krimpverbindingen voor het aansluiten en doorverbinden van elektrische bedrading in voertuigen. Ze bestaan uit een metalen contactdeel met een kunststof isolatiehuls die over de kabelmantel sluit.

Het verbindingsstuk wordt met een krimptang rond de gestripte ader geperst. De krimp vormt een gasdichte, mechanisch belastbare verbinding die trillingen in een voertuig beter verdraagt dan een soldeerverbinding. Solderen of extra gereedschap is niet nodig.

De isolatiekleur is geen decoratie maar een code: ze geeft aan voor welke aderdoorsnede de verbinder bedoeld is. Blauw staat voor 1,5 tot 2,5 mm². Kies altijd de verbinder die bij de doorsnede van je draad past; een te ruime krimphuls levert een losse, warm wordende verbinding op.

Het assortiment omvat onder meer vlakstekkers en vlaksteekhulzen met een lipmaat van 6,3 x 0,8 mm, een maat die in de auto-elektriciteit veel gebruikt wordt voor schakelaars, relais en verlichting. Welke uitvoeringen er zijn, lees je bij de varianten.

Belangrijkste Kenmerken

• Krimpverbinders met voorgemonteerde kunststof isolatiehuls
• Kleurcodering gekoppeld aan de kabeldoorsnede
• Geschikt voor laagspanning (12 V / 24 V) in voertuigen
• Verwerking met een gewone krimptang
• Geleverd op blister; type, kleur, doorsnede en aantal verschillen per variant

Voordelen & Eigenschappen

• Krimpverbinding blijft onder trillingsbelasting betrouwbaarder dan een soldeerpunt, die net naast de soldeernaad kan breken
• De isolatiehuls omsluit ook het kabeleinde en voorkomt kortsluiting tegen carrosseriedelen
• Kleurcode maakt de juiste keuze van doorsnede zichtbaar, ook achteraf bij onderhoud
• Steekverbindingen zijn loskoppelbaar, wat demontage van een schakelaar of lamp vereenvoudigt

Toepassingen

• Herstellen of uitbreiden van de boordbedrading van auto, bestelwagen, camper of boot
• Aansluiten van schakelaars, relais, zekeringhouders en verlichting met vlaksteekcontacten
• Bekabelen van een trekhaak- of aanhangwagenstekker
• Inbouw van accessoires zoals werklampen, compressoren of extra 12 V-aansluitingen

Veelgestelde vragen

Waarvoor staat de kleur van de isolatie?

De kleur geeft het bereik van de kabeldoorsnede aan waarvoor de verbinder geschikt is. Blauw komt overeen met 1,5 tot 2,5 mm².

Heb ik speciaal gereedschap nodig?

Een krimptang voor geïsoleerde kabelschoenen volstaat. Knijpen met een combinatietang geeft een onvolledige krimp en een verbinding die kan loskomen.

Moet ik de verbinding nog solderen?

Nee, een correct gekrompen verbinding is elektrisch en mechanisch volwaardig. Solderen maakt de ader stijf en gevoelig voor breuk door trillingen.

Wat betekent 6,3 x 0,8 mm?

Dat zijn de breedte en de dikte van het vlakke steeklipje. Steker en huls moeten dezelfde lipmaat hebben om te passen.

Welke variant moet ik kiezen?

Bepaal eerst de doorsnede van je draad en het benodigde contacttype, en kies dan de variant met de passende kleur, type en verpakkingsaantal.
