Carpoint Aftakklem Met Snijaansluiting

• Maakt een aftakking op een doorlopende kabel zonder de isolatie te strippen of de ader door te knippen
• Snijaansluiting van metaal doorboort beide isolaties en legt in één beweging contact
• Volledig geïsoleerde kunststof behuizing met klikdeksel, sluiten gebeurt met een gewone combinatietang
• Kleurcodering per type: de klem is afgestemd op een bepaald bereik van de aderdoorsnede
• Verkrijgbaar in onder meer type 1560 en type 1563; zie de varianten voor kleur, sectiebereik en verpakking

De Carpoint aftakklem is een kabelverbinder met snijaansluiting van kunststof, ontworpen om een aftakking te maken op een bestaande kabel zonder die door te knippen. De klem wordt over de doorlopende ader en de af te takken ader geplaatst en daarna dichtgedrukt.

Bij het sluiten snijdt het metalen contactmes door beide isolaties heen en maakt het gelijktijdig contact met de twee geleiders. Daarna klikt het kunststof dekseltje dicht, zodat de verbinding opnieuw geïsoleerd is. Strippen, solderen of krimpen is niet nodig.

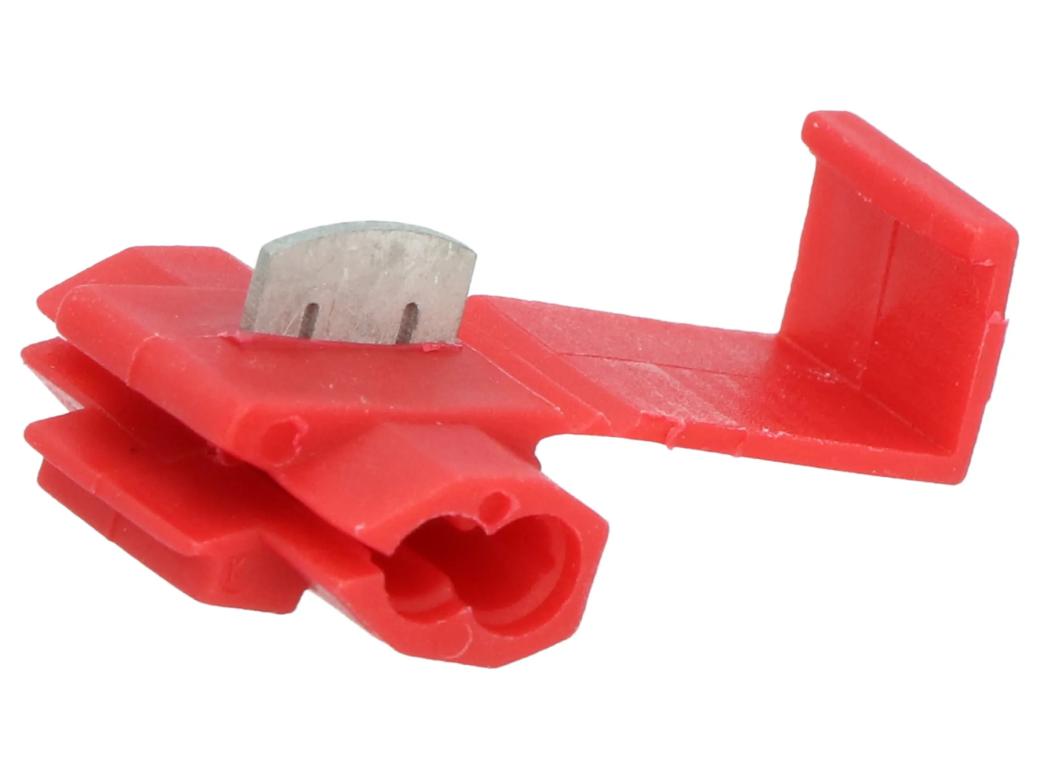

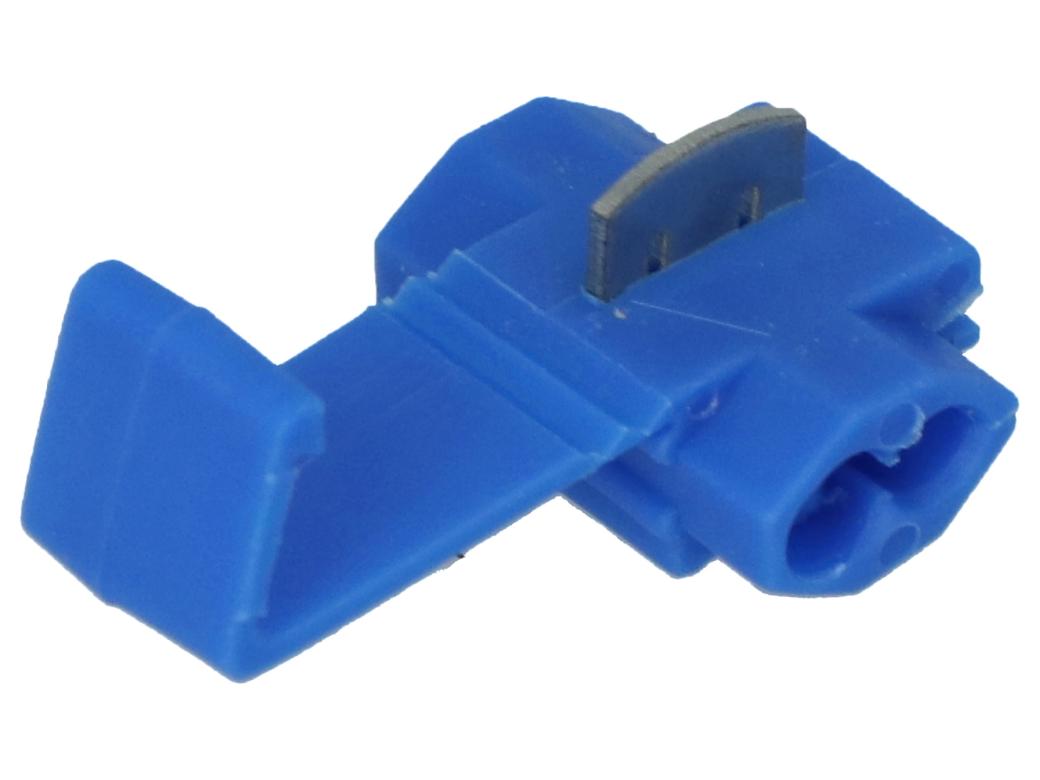

Elk type is bedoeld voor een eigen bereik van de aderdoorsnede: type 1563 (rood) voor dunne draad in de buurt van 0,5–1,5 mm², type 1560 (blauw) voor zwaardere draad rond 1,5–2,5 mm². Kies altijd de klem die bij de sectie van uw draad past; een te grote klem geeft geen betrouwbaar contact.

Typisch toegepast in 12V- en 24V-boordnetten van auto, bestelwagen, aanhangwagen, caravan en boot, bijvoorbeeld bij het aansluiten van extra verlichting, een dashcam of een trekhaakset.

Belangrijkste Kenmerken

• Type: aftakklem met snijaansluiting (vampierklem)
• Merk: Carpoint
• Behuizing: kunststof, geïsoleerd, met klikdeksel
• Contact: metalen snijcontact voor twee aders tegelijk
• Montage: dichtdrukken met een tang, zonder strippen
• Types en sectiebereik: per variant verschillend, zie de varianten

Voordelen & Eigenschappen

• De doorlopende kabel blijft intact: de bestaande stroomkring wordt niet onderbroken bij het aftakken
• Montage zonder striptang, soldeerbout of krimptang; een combinatietang volstaat
• Het klikdeksel herstelt de isolatie rond het snijcontact na montage
• Kleurcodering per type maakt in het veld meteen duidelijk welk sectiebereik u in handen hebt

Toepassingen

• Aftakken van voeding voor extra verlichting, werklampen of een dashcam in een 12V- of 24V-boordnet
• Aansluiten van bedrading voor aanhangwagen-, caravan- en trekhaakverlichting
• Montage van accessoires in auto, bestelwagen, camper, boot, quad of tuinmachine
• Snelle signaal- of voedingsaftakkingen op laagspanningsbedrading in werkplaats en hobby

Bestelinformatie

• Kies de variant op basis van het sectiebereik van uw draad: type 1563 voor dunne aders, type 1560 voor zwaardere aders
• Aantal per verpakking en kleur verschillen per variant; zie de varianten
• Per aftakking is één klem nodig, telkens voor één ader van het betrokken draadbereik

Veelgestelde vragen

Hoe werkt een aftakklem met snijaansluiting?

U legt de doorlopende kabel en de af te takken draad in de klem en drukt die met een tang dicht. Het metalen mes snijdt door beide isolaties en maakt zo elektrisch contact.

Moet ik de draad eerst strippen?

Nee, de isolatie blijft zitten; het snijcontact doorboort ze zelf. De doorlopende kabel hoeft ook niet te worden doorgeknipt.

Wat is het verschil tussen type 1560 en type 1563?

Ze dekken een ander bereik van de aderdoorsnede: type 1563 (rood) is bedoeld voor dunnere draad rond 0,5–1,5 mm², type 1560 (blauw) voor draad rond 1,5–2,5 mm².

Welk gereedschap heb ik nodig?

Een gewone combinatietang of waterpomptang om de klem gelijkmatig dicht te drukken. Gebruik geen hamer, want dan kan de behuizing breken.

Is deze klem geschikt voor netspanning?

Nee, het product is bedoeld voor laagspanningsbedrading zoals 12V- en 24V-boordnetten in voertuigen.
