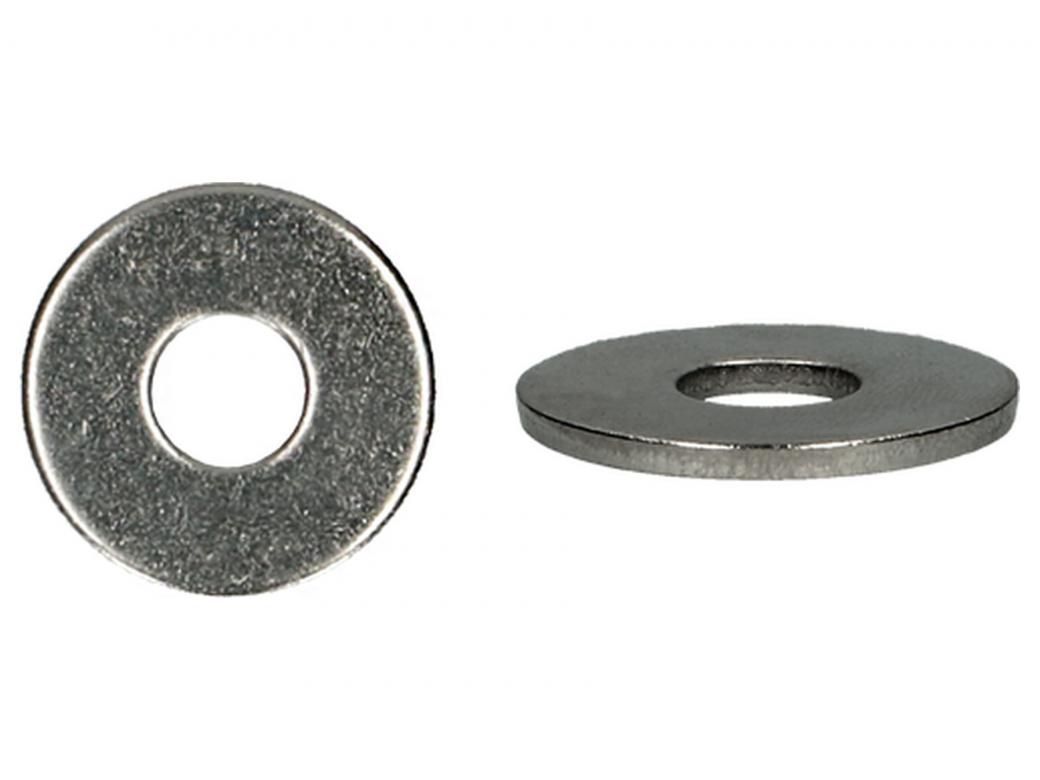

Carrosseriesluitring Din 9021 Rvs A4

• Grote buitendiameter van ongeveer 3x de schroefdraaddiameter: verdeelt de klemkracht over een veel groter draagvlak dan een gewone vlakke sluitring
• Roestvast staal A4, blank afgewerkt — geschikt tot installatieomgeving C4 (buiten, maritiem klimaat en zware industrie)
• Beschikbaar van M4 tot M16, met binnendiameter 4,3 tot 17 mm, buitendiameter 12 tot 50 mm en dikte 1 tot 3 mm
• DIN 9021 werd vervangen door ISO 7093; beide uitvoeringen zijn onderling uitwisselbaar
• Blisterverpakking per 4 tot 20 stuks naargelang de maat, met leesbare maataanduiding

De carrosseriesluitring DIN 9021 van PGB-FASTENERS is een vlakke sluitring met vergrote buitendiameter in roestvast staal A4, bedoeld om de klemkracht van een bout- of schroefverbinding over een groot oppervlak te spreiden.

De buitendiameter bedraagt ongeveer driemaal de nominale schroefdraaddiameter. Daardoor daalt de vlaktedruk onder de kop of moer sterk, wat doorzakken in zachte of vezelige materialen tegengaat. Precies daarom is deze ring de standaardkeuze bij bevestigingen in houtconstructies, plaatmateriaal en kunststofplaten.

Roestvast staal A4 bevat molybdeen en is daardoor beter bestand tegen chloriden dan A2. De fabrikant geeft installatieomgeving C4 op: buitengebruik, maritieme omgeving en zware industrie. De afwerking is blank.

De norm DIN 9021 is vervangen door ISO 7093; beide zijn uitwisselbaar. In de ISO-norm zijn de tussenmaten M2,5 tot M7 weggelaten, zijn M27 tot M33 toegevoegd, is de dikte voor M5 gewijzigd en wordt de gatmaat op basis van de schroefdraaddiameter gedefinieerd in plaats van op basis van de gatdiameter.

Belangrijkste Kenmerken

• Norm: DIN 9021, uitwisselbaar met ISO 7093
• Materiaal: roestvast staal A4, blank
• Maatbereik: M4, M5, M6, M8, M10, M12, M14 en M16
• Binnendiameter: 4,3 / 5,3 / 6,4 / 8,4 / 10,5 / 13 / 15 / 17 mm
• Buitendiameter: 12 / 15 / 18 / 24 / 30 / 37 / 44 / 50 mm
• Dikte: 1 / 1,2 / 1,6 / 2 / 2,5 / 3 mm
• Verpakking: blister met 4, 8, 12, 16 of 20 stuks naargelang de maat
• Corrosieklasse volgens de fabrikant: C4

Voordelen & Eigenschappen

• Het drievoudig vergrote draagvlak verlaagt de vlaktedruk onder kop of moer, zodat de bevestiging niet in het hout of plaatmateriaal wegzakt bij aandraaien
• Roestvast staal A4 met molybdeen weerstaat chloriden beter dan A2; de fabrikant kwalificeert de ring voor omgeving C4
• Spreidt de belasting en beperkt losdraaien door trillingen in dynamisch belaste verbindingen
• Dikte loopt mee op met de maat (1 mm bij M4 tot 3 mm vanaf M12), zodat de ring bij grotere bouten niet vervormt
• Volledig uitwisselbaar met ISO 7093, handig wanneer bestek of tekening de ene of de andere norm voorschrijft

Toepassingen

• Houtverbindingen en houtskeletbouw, waar de moer of boutkop anders in de vezel zou indrukken
• Bevestigingen in zachte of dunne materialen: multiplex, OSB, kunststofplaat, dun metaal
• Overbruggen van ruime of iets te grote voorboorgaten en sleufgaten
• Buitentoepassingen en kustnabije of industriële omgevingen waar A2 onvoldoende is
• Combineren met bouten, draadeinden en moeren in roestvast staal A4 om contactcorrosie tussen verschillende metalen te vermijden

Verpakking en bestelinfo

• De blisterinhoud varieert met de maat: 20 stuks bij M4, 16 bij M5, 12 bij M6, 8 bij M8 en 4 stuks vanaf M10
• Reken bij een doorgaande boutverbinding doorgaans twee ringen per bout: één onder de kop en één onder de moer

Veelgestelde vragen

Wat is het verschil tussen DIN 9021 en een gewone sluitring DIN 125?

Een DIN 9021-ring heeft een buitendiameter van ongeveer 3x de schroefdraaddiameter, terwijl DIN 125 veel kleiner is. Daardoor verdeelt DIN 9021 de druk over een veel groter oppervlak.

Is DIN 9021 hetzelfde als ISO 7093?

DIN 9021 is vervangen door ISO 7093 en beide zijn uitwisselbaar. Wel zijn in de ISO-norm de maten M2,5 tot M7 weggelaten, M27 tot M33 toegevoegd en is de dikte voor M5 gewijzigd.

Waarom roestvast staal A4 en niet A2?

A4 bevat molybdeen en is daardoor beter bestand tegen chloriden, zoals in kustgebieden, zwembadomgevingen en zware industrie. De fabrikant geeft voor deze ring installatieomgeving C4 op.

Welke maat sluitring heb ik nodig?

Kies de ring volgens de nominale schroefdraadmaat van uw bout, van M4 tot M16. De binnendiameter ligt telkens iets ruimer dan de draad, bijvoorbeeld 8,4 mm bij M8.

Zijn deze ringen geschikt voor houtbouw?

Ja, het grote draagvlak voorkomt dat de moer of boutkop in de houtvezel wegzakt. Houtconstructies zijn de belangrijkste toepassing van dit type ring.
