Zeskantbout Met Moer 8.8 Din 931/934 Verzinkt

• Zeskantbout met deeldraad volgens DIN 931 (= ISO 4014), geleverd met zeskantmoer DIN 934
• Staal sterkteklasse 8.8 — de standaard voor belaste constructieve verbindingen
• Verzinkt met Cr3+-passivatie, bedoeld voor installatieomgeving C1 (droog binnenklimaat)
• Keuze uit M8 en M10, in lengtes 80, 100 en 120 mm
• Geleverd in een plastic doos van 15, 20 of 25 stuks naargelang de maat

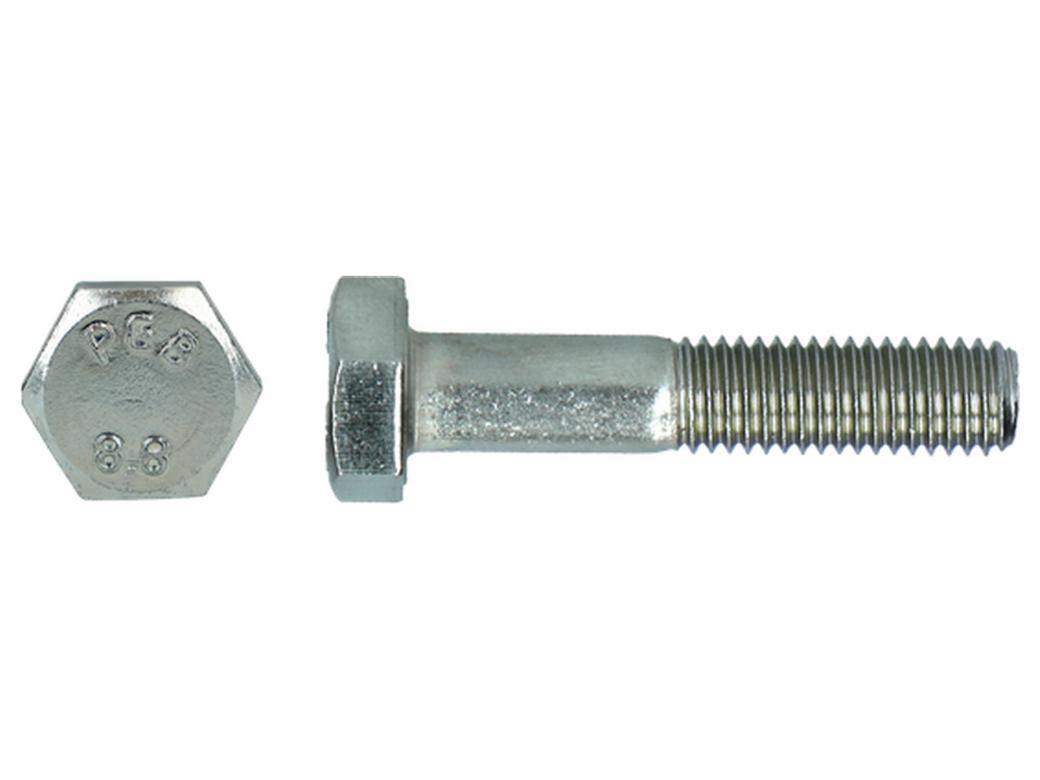

De zeskantbout met moer 8.8 DIN 931/934 van pgb-fasteners is een metaalbout met deeldraad in staal, verzinkt afgewerkt en samen met de bijhorende zeskantmoer DIN 934 verpakt. De bout heeft een gladde schacht onder de kop en draad enkel over het uiteinde.

DIN 931 werd vervangen door ISO 4014; beide normen zijn uitwisselbaar. Bij die herziening werden de nominale afmetingen uitgebreid met M7, werd de sleutelwijdte voor M10, M12, M14 en M22 gewijzigd en werden de hardheidsklassen 4.8 en 12.9 toegevoegd terwijl 9.8 verviel.

Sterkteklasse 8.8 is de gangbare klasse voor dragende verbindingen in staal- en houtbouw. De deeldraad is bewust gekozen waar de gladde schacht in het boorgat zit: die neemt afschuifkrachten op zonder dat de draadgangen in het gat dragen.

De afwerking is elektrolytisch verzinkt met Cr3+-passivatie. pgb geeft als installatieomgeving C1 op, oftewel een droog binnenklimaat. Voor permanent vochtige of buitenomstandigheden kies je beter thermisch verzinkt of roestvast staal.

Belangrijkste Kenmerken

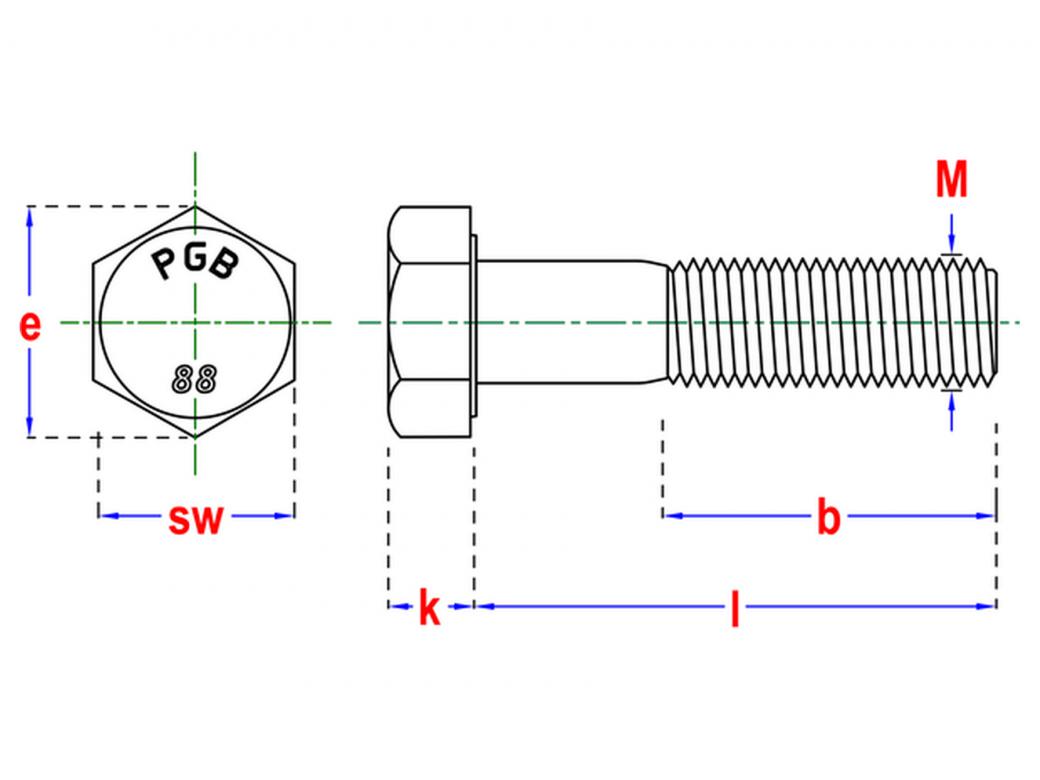

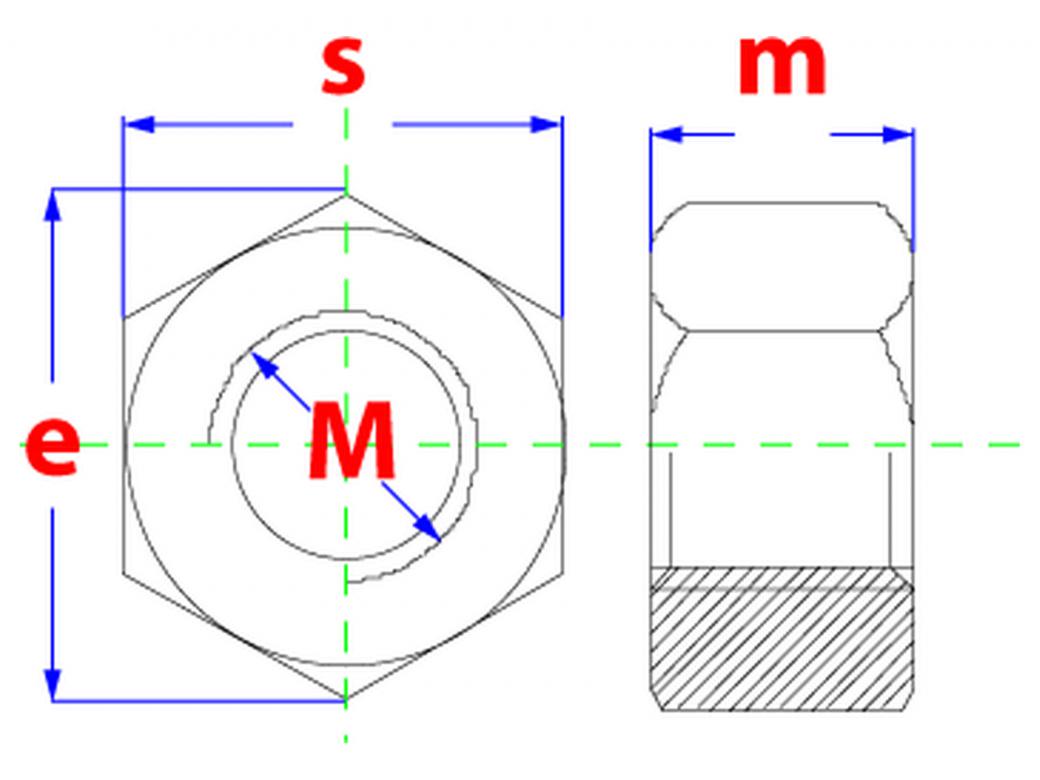

• Norm: DIN 931 (bout, deeldraad) + DIN 934 (moer); DIN 931 = ISO 4014
• Materiaal: staal, sterkteklasse 8.8
• Afwerking: verzinkt Cr3+
• Koptype: zeskantkop; draaduitvoering: deeldraad
• Draadmaten: M8 en M10; lengtes 80, 100 en 120 mm
• Sleutelwijdte M10: 17 mm
• Verpakking: plastic doos van 15, 20 of 25 stuks

Voordelen & Eigenschappen

• Bout en passende moer zitten samen in één doos: geen aparte maatcontrole of tweede bestelregel nodig
• Sterkteklasse 8.8 laat voorspanning toe die bij een 4.6-bout niet haalbaar is
• Gladde schacht van de deeldraad draagt op afschuiving en beperkt speling in het doorgangsgat
• Cr3+-passivatie in plaats van chroom(VI): conform de actuele Europese regelgeving
• DIN 931 en ISO 4014 zijn uitwisselbaar, dus inzetbaar op tekeningen die naar beide normen verwijzen

Toepassingen

• Doorgaande boutverbindingen in staalconstructie en metaalbouw
• Bevestigen van houtverbindingen en balkschoenen waar een doorgaand gat en moer vereist zijn
• Machinebouw, onderstellen, aanhangwagens en montageframes
• Overkappingen, poortstijlen en beugelwerk waar demonteerbaarheid belangrijk is
• Beperkt tot omgevingsklasse C1 (droog binnenklimaat) volgens opgave van de fabrikant

Verpakking en maatkeuze

• Het aantal per doos hangt af van de maat: 25 stuks bij de kortere maten, 20 stuks bij M10 x 100 mm en 15 stuks bij M10 x 120 mm.
• Kies de boutlengte zo dat de gladde schacht de te verbinden delen doorloopt en de draad volledig door de moer steekt.
• Voor M10 werk je met sleutelwijdte 17 mm; controleer bij oudere DIN-uitvoeringen de sleutelwijdte, die bij de overgang naar ISO 4014 gewijzigd is.

Veelgestelde vragen

Zit de moer bij de bout inbegrepen?

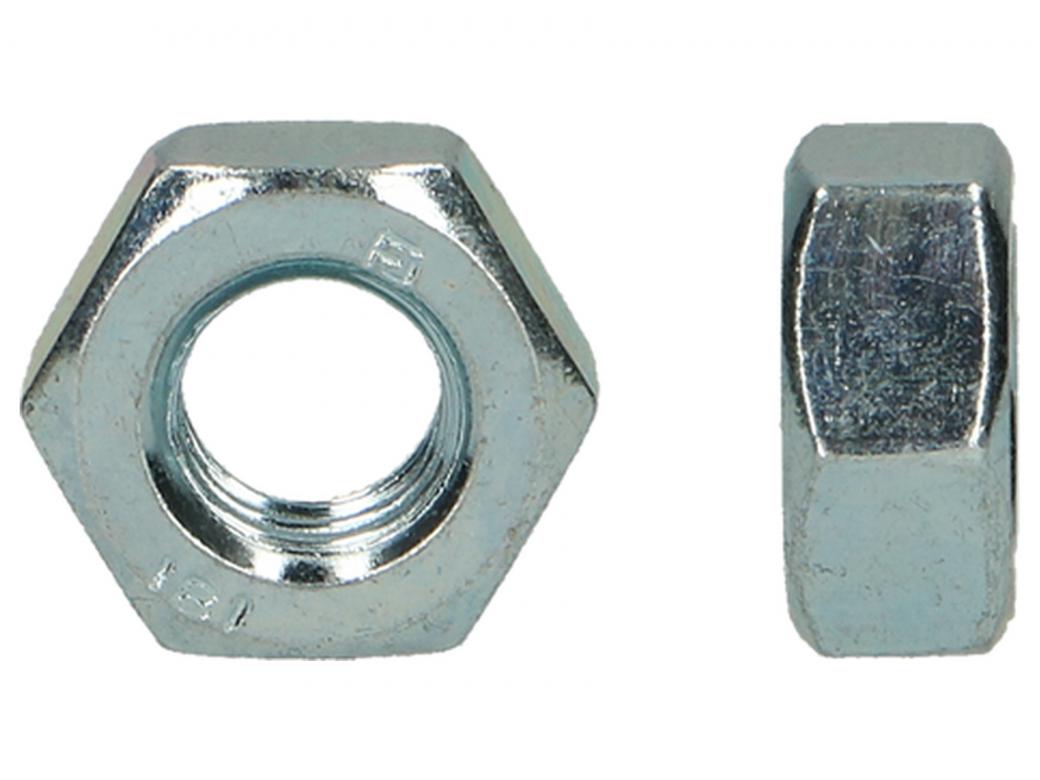

Ja, elke doos bevat zeskantbouten DIN 931 met de bijhorende zeskantmoeren DIN 934.

Wat betekent sterkteklasse 8.8?

Het is de aanduiding voor de staalkwaliteit van de bout en staat voor de gangbare klasse bij dragende constructieve verbindingen.

Is DIN 931 hetzelfde als ISO 4014?

DIN 931 is vervangen door ISO 4014 en beide zijn uitwisselbaar. Bij de herziening werd onder meer de sleutelwijdte voor M10, M12, M14 en M22 aangepast.

Mag ik deze bouten buiten gebruiken?

De fabrikant geeft installatieomgeving C1 op, dus een droog binnenklimaat. Voor buiten of vochtige ruimtes kies je thermisch verzinkt of roestvast staal.

Wat is het verschil met een volledig gedraadde bout?

Deze bout heeft deeldraad: onder de kop zit een gladde schacht die afschuifkrachten opneemt. Een volledig gedraadde bout (DIN 933) heeft draad over de hele lengte.
