Bzk-bout Cilinderkop Iso 4762 A4 - Pgb

• Roestvast staal A4 (AISI 316): geschikt voor corrosieklasse C4, dus buitengebruik, maritieme omgeving en zware industrie
• Uitvoering volgens ISO 4762, de norm die DIN 912 vervangt en er maatvast mee uitwisselbaar is
• Cilindrische kop met binnenzeskant: verzinkbaar in een cilindrische verzinking, geen uitstekende sleutelvlakken
• Deeldraad met gladde schacht: de schacht neemt de afschuifkracht op in de doorlopende boring
• Beschikbaar in M5, M6, M8 en M10 met lengtes van 30 tot 60 mm, per 4 tot 10 stuks in blister

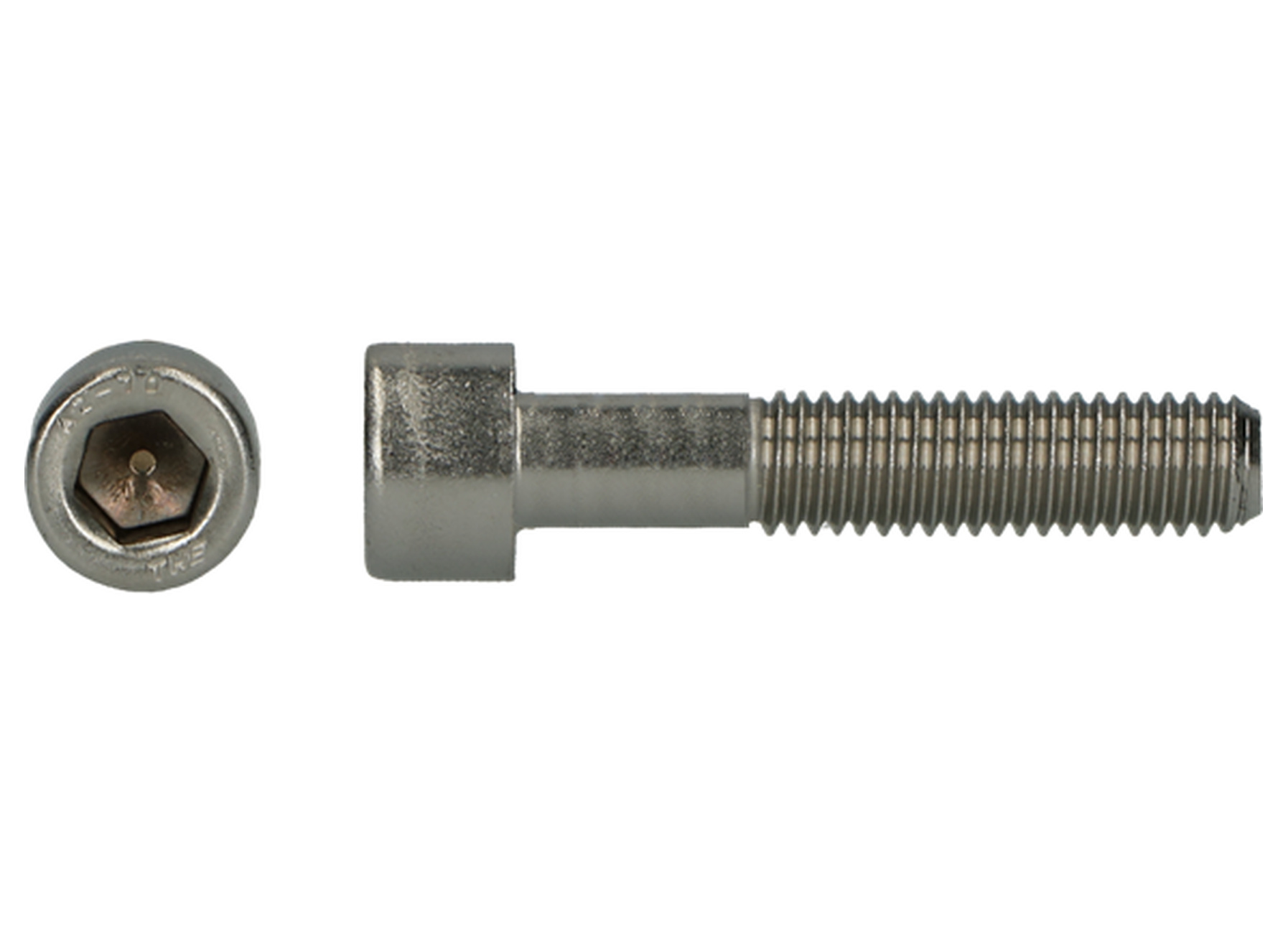

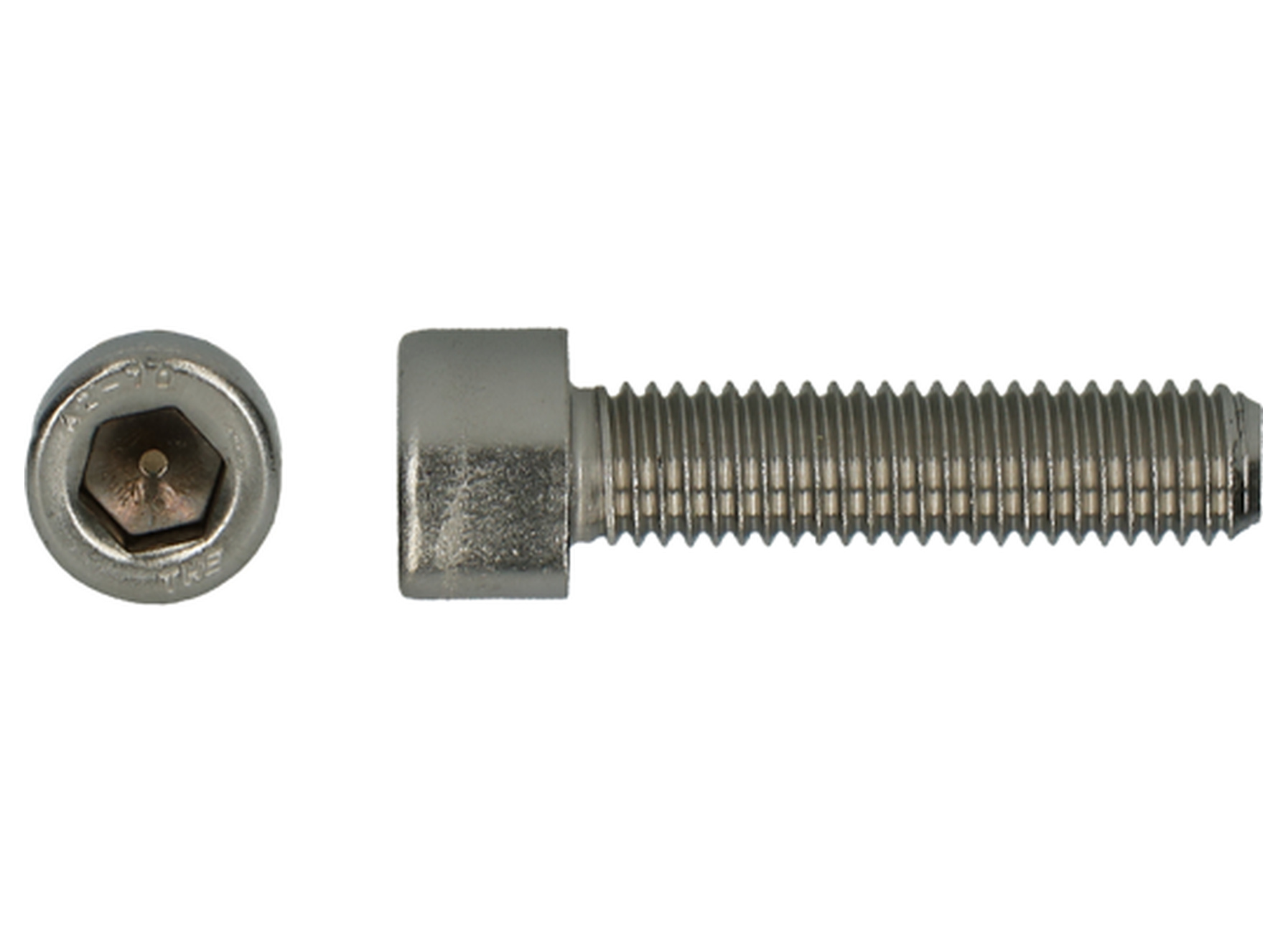

De binnenzeskantbout met cilindrische kop van pgb-fasteners is een metaalbout volgens ISO 4762 in roestvast staal A4, bedoeld voor demonteerbare boutverbindingen in metaal, hout en kunststof met een moer of tapgat.

De kopvorm is cilindrisch met een binnenzeskant. Daardoor kan de bout volledig wegvallen in een cilindrische verzinking en blijft het contactvlak vlak. De aandrijving met inbussleutel geeft een hoog koppel bij een kleine kopdiameter; een M10-bout wordt bediend met een sleutelmaat 8.

ISO 4762 is de opvolger van DIN 912. Beide zijn uitwisselbaar: de nominale afmetingen en de toleranties op de sleutelmaat werden aangepast en de roestvast-staalklassen A3 tot A5 werden toegevoegd. De fijne draad is verhuisd naar ISO 12474.

Het materiaal is RVS A4, blank afgewerkt. Dit molybdeenhoudend austenitisch staal is bestand tegen chloriden en wordt door de fabrikant geplaatst in installatieomgeving C4: buitengebruik, maritieme omgeving en zware industrie.

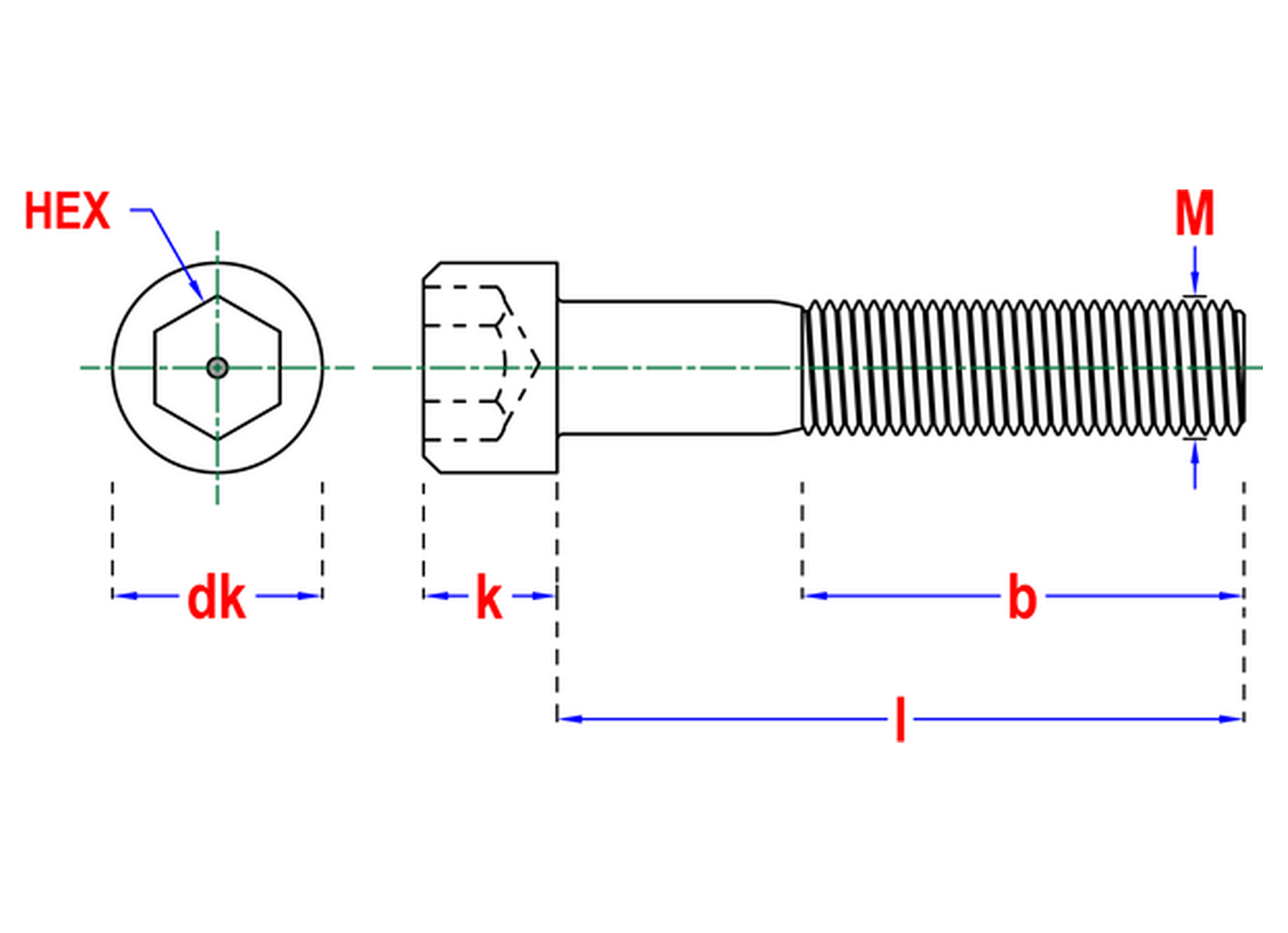

De uitvoering is deeldraad: het draadgedeelte loopt niet tot onder de kop. Bij een M10 x 50 bedraagt de draadlengte 32 mm, de kopdiameter 16 mm en de kophoogte 10 mm. Kies de lengte zo dat de gladde schacht in het doorlopende gat zit en de draad in de moer of het tapgat grijpt.

Belangrijkste Kenmerken

• Norm: ISO 4762, vervangt DIN 912 en is ermee uitwisselbaar
• Materiaal: roestvast staal A4, blank
• Kop: cilindrisch met binnenzeskant
• Draad: metrisch, deeldraad
• Maten: M5, M6, M8 en M10; lengtes 30, 40, 50 en 60 mm
• Verpakking: blister met 4, 6, 8 of 10 stuks naargelang de maat
• Installatieomgeving: corrosiviteitsklasse C4

Voordelen & Eigenschappen

• A4-kwaliteit weerstaat chloriderijke omgevingen zoals kustlucht, zwembadruimtes en spoelzones, waar A2 al put- en spleetcorrosie kan vertonen
• De binnenzeskant laat toe recht van boven aan te draaien in nauwe of diepe verzinkingen, waar een steeksleutel geen zwenkruimte heeft
• Cilindrische kop met kleine kopdiameter: minder ruimtebeslag dan een zeskantbout bij dezelfde draadmaat
• De gladde schacht bij deeldraad centreert het onderdeel en draagt de dwarskracht, in plaats van de draadflanken
• Uitwisselbaar met bestaande DIN 912-verbindingen bij herstel of uitbreiding van een installatie

Toepassingen

• Machinebouw en metaalconstructie: verbindingen met moer of tapgat die later terug demonteerbaar moeten zijn
• Buiten- en kustomgeving: balustrades, hekwerk, zonwering, bevestigingsbeugels en aluminium profielen
• Zwembad-, water- en voedingstechniek en zware industrie waar corrosieklasse C4 vereist is
• Terras- en tuinconstructies waar roestvorming en aflopende roestsporen op hout of steen uitgesloten moeten worden
• Montage in verzonken kopgaten waar het boutkopvlak niet mag uitsteken

Verpakking & bestellen

• Geleverd in blister; het aantal per blister hangt af van de maat: 10 stuks bij M5, 8 of 6 stuks bij M6, 6 stuks bij M8 en 4 stuks bij M10
• Voorzie afzonderlijk passende moeren en sluitringen in dezelfde A4-kwaliteit om contactcorrosie tussen verschillende staalsoorten te vermijden
• Werk met een inbussleutel of bit in de juiste sleutelmaat; roestvast staal is gevoelig voor koudlassen bij te snel aandraaien

Veelgestelde vragen

Is ISO 4762 hetzelfde als DIN 912?

ISO 4762 vervangt DIN 912 en beide normen zijn uitwisselbaar. De nominale afmetingen en de toleranties op de sleutelmaat werden aangepast en de roestvast-staalklassen A3 tot A5 werden toegevoegd.

Wat betekent roestvast staal A4?

A4 is een austenitisch roestvast staal met molybdeen, met een hogere weerstand tegen chloriden dan A2. Het is geschikt voor corrosieklasse C4: buitengebruik, maritieme omgeving en zware industrie.

Wat is deeldraad?

Bij deeldraad loopt het schroefdraad niet door tot onder de kop, zodat er een gladde schacht overblijft. Bij een M10 x 50 bedraagt die draadlengte 32 mm.

Welke sleutel heb ik nodig?

Deze bouten worden aangedreven met een inbussleutel of inbusbit in de binnenzeskant. Een M10 vraagt sleutelmaat 8.

Welke maten zijn beschikbaar?

De groep omvat de draadmaten M5, M6, M8 en M10 in lengtes van 30 tot 60 mm. Elke variant wordt per blister van 4 tot 10 stuks geleverd.
