• Slotbout volgens DIN 603 met bijpassende zeskantmoer volgens DIN 555
• Bolle kop zonder aandrijving: vierkante hals klemt zich vast in het hout en draait niet mee
• Staal sterkteklasse 4.8, elektrolytisch verzinkt met Cr3+-passivering
• Deels doorlopende draad: trekt de delen bij het aanhalen strak tegen elkaar
• Verkrijgbaar in onder meer M5, M6, M8 en M10 in uiteenlopende lengtes; inhoud per blister verschilt per variant

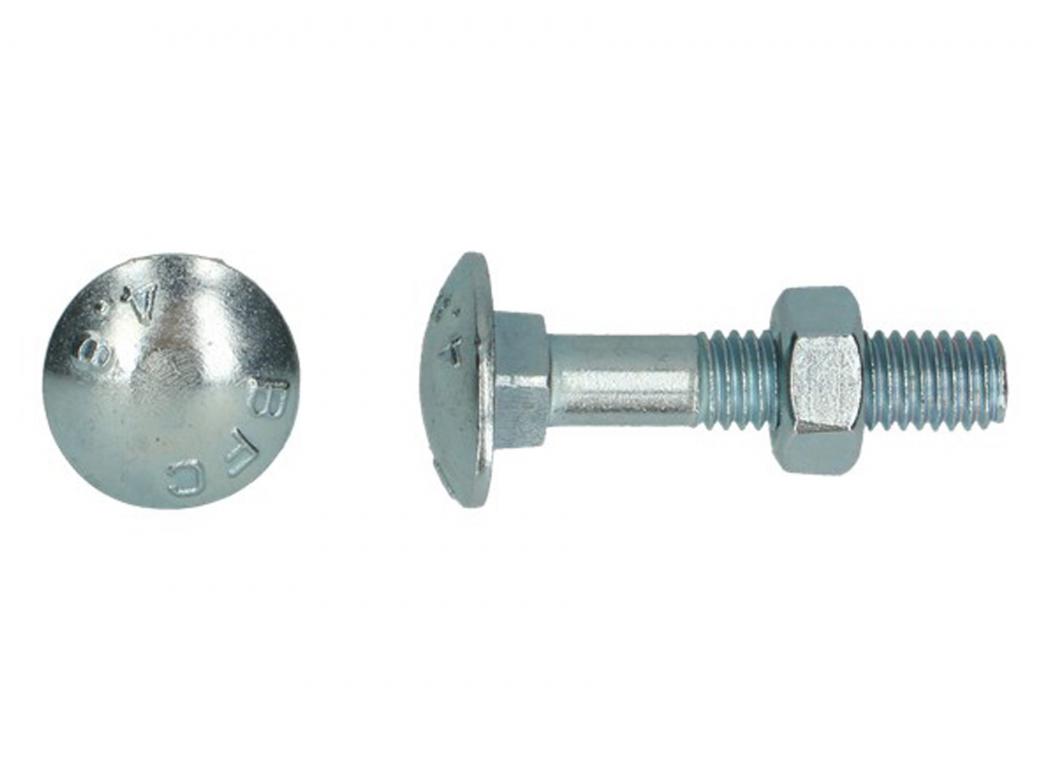

De houtbout DIN 603/555 van PGB-Fasteners is een slotbout met bolle kop en vierkante hals, geleverd met een zeskantmoer volgens DIN 555, bedoeld voor doorgaande verbindingen in hout en in hout-metaalconstructies.

De vierkante hals onder de kop is het werkende principe: die zet zich bij het aandraaien vast in het houtvezel of in een vierkante uitsparing, zodat de bout niet meedraait. Je houdt dus enkel de moer tegen en hebt geen tweede sleutel of schroevendraaier nodig. De platbolle kop heeft geen aandrijving en steekt nauwelijks uit, wat vandalismegevoelige en aanraakgevoelige verbindingen ten goede komt.

Het materiaal is staal in sterkteklasse 4.8, elektrolytisch verzinkt en gepassiveerd op Cr3+-basis (chroom VI-vrij). Die afwerking is bedoeld voor droge tot licht belaste omstandigheden; voor permanent vochtige of buitenomgevingen met zoutbelasting zijn thermisch verzinkte of roestvaste uitvoeringen de juiste keuze.

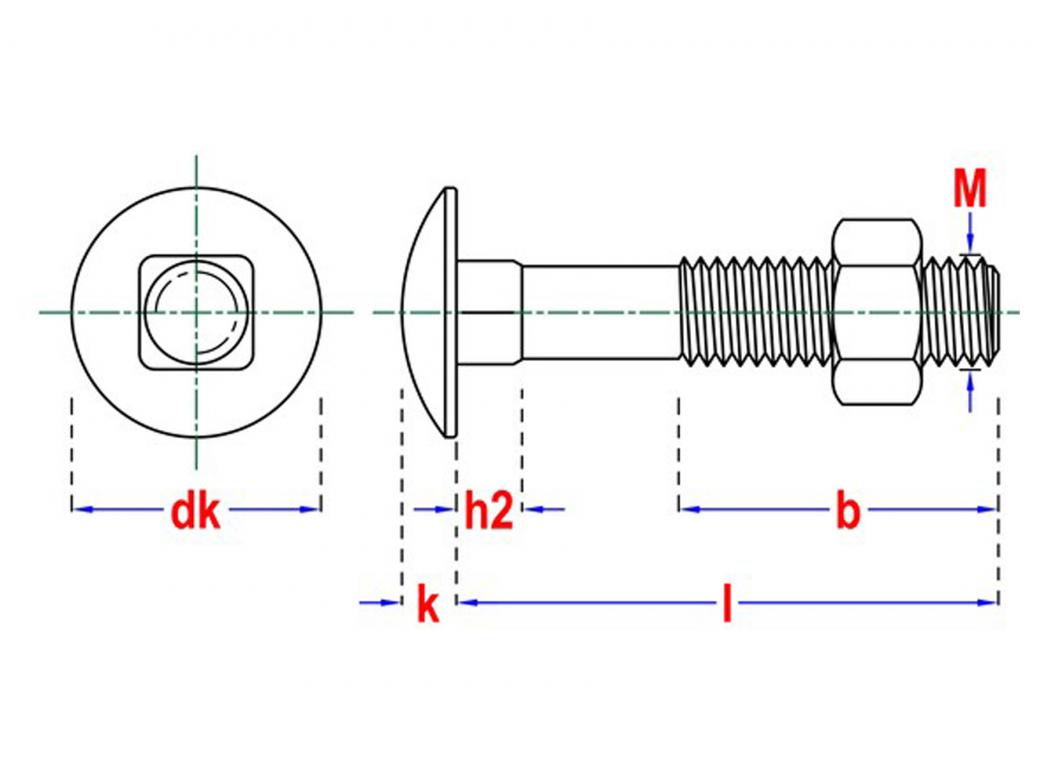

De bouten zijn gedeeltelijk van draad voorzien: de gladde schacht loopt door het te klemmen deel, de draad begint pas verder op de schacht. Daardoor worden de delen bij het aanhalen effectief tegen elkaar getrokken. De lengte wordt gemeten vanaf de onderkant van de kop.

Belangrijkste Kenmerken

• Norm bout: DIN 603 (ISO 8677), slotbout met vierkante hals
• Norm moer: DIN 555, zeskantmoer
• Sterkteklasse: 4.8
• Materiaal: staal
• Afwerking: elektrolytisch verzinkt, Cr3+-gepassiveerd
• Draad: metrisch, gedeeltelijk schroefdraad
• Levering: bout en moer samen, in blister; aantal per blister verschilt per variant

Voordelen & Eigenschappen

• De vierkante hals borgt de bout tegen meedraaien, zodat één sleutel volstaat om de verbinding aan te halen
• De kop zonder aandrijving kan niet uitlopen en is aan de zichtzijde niet los te schroeven
• Gedeeltelijke draad met gladde schacht trekt de houtdelen bij het aanspannen strak tegen elkaar
• Bout en moer volgens elkaar aanvullende normen (DIN 603 en DIN 555) worden samen verpakt, dus geen maatfouten bij het bestellen
• Cr3+-passivering van de zinklaag is chroom VI-vrij

Toepassingen

• Doorgaande verbindingen in balken, regels en planken van zacht- en hardhout
• Terrasconstructies, tuinhuizen, carports en pergola's onder overdekte of droge condities
• Montage van beslag, hoekverbinders, scharnieren en sluitwerk op houten poorten en deuren
• Bevestiging van metaal op hout waarbij de vierkante hals in een vierkant gat valt
• Meubel- en zitbankbouw, speeltoestellen en afsluitingen waar een vlakke, aanraakveilige kop gewenst is

Bestellen en verpakking

• Elke blister bevat bouten mét de bijbehorende moeren; het aantal stuks per blister verschilt per variant en neemt af naarmate de diameter en lengte toenemen - zie de varianten.
• Kies de lengte op basis van de totale dikte van de te verbinden delen plus voldoende uitsteek voor de moer en eventuele sluitring.

Veelgestelde vragen

Wat betekent DIN 603/555 bij een houtbout?

DIN 603 is de norm voor de slotbout met bolle kop en vierkante hals, DIN 555 die voor de bijgeleverde zeskantmoer. De aanduiding geeft dus aan dat bout en moer samen worden geleverd.

Waarom heeft deze bout geen schroefkop of aandrijving?

De vierkante hals onder de kop klemt zich in het hout vast, waardoor de bout niet meedraait. Aandraaien gebeurt uitsluitend aan de moerzijde.

Wat houdt sterkteklasse 4.8 in?

Het is een standaard staalkwaliteit voor bouten met een nominale treksterkte van 400 N/mm². Voor zwaar belaste staalconstructies worden hogere klassen gebruikt.

Mag ik deze verzinkte houtbout buiten gebruiken?

Elektrolytisch verzinkt staal is bedoeld voor droge tot licht belaste omstandigheden. Bij permanente vochtbelasting of zeeklimaat kies je beter thermisch verzinkt of roestvast staal.

Moet ik voorboren?

Ja, er wordt een doorgaand gat geboord ter grootte van de boutdiameter; de vierkante hals wordt er vervolgens ingetrokken. In hardhout verdient een lichte verzinking van de hals de voorkeur.
