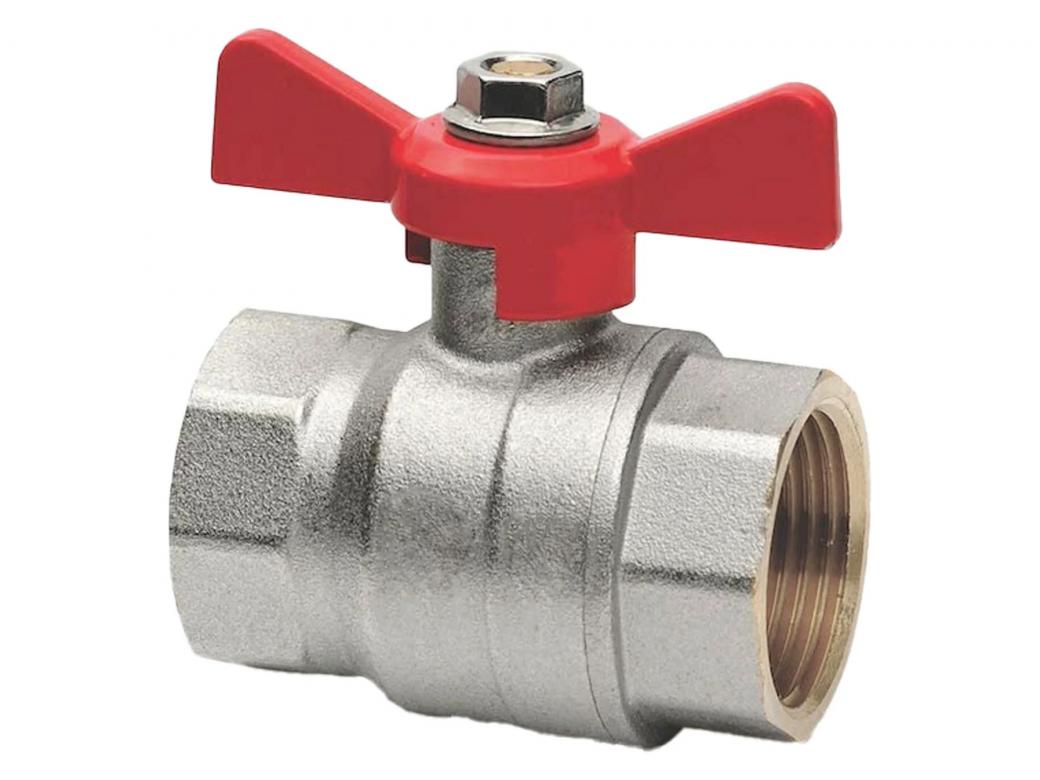

Robinet Papillon Saninstal Laiton F/f

• Vanne à boisseau sphérique en laiton avec poignée papillon, manœuvre au quart de tour
• Version taraudé x taraudé (F/F): se visse directement sur deux bouts filetés ou mamelons
• La poignée papillon plate occupe peu de place dans une gaine technique ou sous un lavabo
• Le passage intégral du boisseau limite la perte de charge par rapport à un robinet à soupape
• Disponible entre autres en 1/2'' et 3/4''; consultez les variantes pour les diamètres proposés

Le robinet papillon SANINSTAL est une vanne à boisseau sphérique en laiton à poignée papillon avec double filetage femelle (F/F), destinée à isoler une conduite sanitaire ou technique au quart de tour.

L'organe de fermeture est une sphère: une rotation de 90° suffit pour passer de l'ouverture totale à la fermeture complète. Ce robinet d'arrêt convient donc aux départs, aux piquages et aux raccordements d'appareils.

La poignée papillon est une manette plate et non une longue manette levier. Le robinet reste manœuvrable dans les endroits exigus: gaine technique, coffrage, conduites rapprochées.

Grâce aux deux filetages femelles, la vanne se raccorde sur des bouts filetés, des mamelons ou des raccords de transition. Étanchéifiez le filet avec de la filasse ou du ruban d'étanchéité et serrez sur le six pans du corps, jamais sur la poignée.

Caractéristiques Principales

• Type: vanne à boisseau sphérique à poignée papillon
• Matériau du corps: laiton
• Raccordement: taraudé x taraudé (F/F)
• Manœuvre: quart de tour, 90°
• Diamètre de raccordement en pouces: voir les variantes

Avantages et Caractéristiques

• Manœuvre au quart de tour: la position de la poignée indique immédiatement l'état ouvert ou fermé
• La poignée papillon plate est moins encombrante qu'un levier et ne bute pas contre une conduite voisine
• Le corps en laiton supporte les pressions de service des installations sanitaires courantes et se serre sans déformation
• Le principe du boisseau offre un écoulement rectiligne, donc moins de résistance qu'un robinet à soupape

Applications

• Isolement d'un départ ou d'un raccordement d'appareil sur une conduite d'eau sanitaire
• Robinet d'arrêt pour chauffe-eau, machine à laver, alimentation de robinetterie ou réservoir de chasse
• Montage entre deux bouts filetés ou mamelons sur cuivre, acier ou multicouche avec raccords à visser
• Installation en gaine technique ou en vide technique où un levier long serait impossible à manœuvrer

Questions fréquentes

Qu'est-ce qu'un robinet papillon?

C'est une vanne à boisseau sphérique munie d'une poignée plate en forme d'ailettes. Elle se ferme d'un quart de tour, soit 90°.

Que signifie F/F sur ce robinet?

F/F signifie femelle/femelle: les deux côtés sont taraudés. La vanne se visse donc sur deux bouts filetés ou mamelons.

Quels diamètres sont disponibles?

Le groupe comprend notamment les dimensions 1/2'' et 3/4''. Choisissez la variante correspondant au filetage de votre conduite.

Comment savoir si la vanne est ouverte?

Poignée dans l'axe de la conduite: la vanne est ouverte. Poignée perpendiculaire: elle est fermée.

Comment assurer l'étanchéité au montage?

Utilisez de la filasse ou du ruban d'étanchéité sur le filetage et serrez avec une clé sur le six pans du corps. N'exercez jamais d'effort sur la poignée papillon.
