Platine D'assemblage Lourde Blacktop - Acier Noir

• Type lourd : tôle plus épaisse qu'une platine standard, pour assemblages bois porteurs
• Finition noire BlackTop, discrète sur bois foncé et bardage noir
• Trous Ø5 mm pour vis d'assemblage ou pointes d'ancrage, plus grands trous pour boulons traversants
• Marquage CE avec déclaration des performances (DoP) FG159001
• Disponible en plusieurs combinaisons de largeur, longueur et épaisseur ; voir les variantes

La platine d'assemblage lourde BlackTop est une platine de liaison en acier de la gamme de connecteurs bois de pgb-Europe, destinée à solidariser deux pièces de bois situées dans le même plan. Posée à plat sur le joint, elle reprend les efforts de traction d'une pièce à l'autre.

La tôle reçoit le revêtement noir BlackTop. Cette finition mate convient aux ouvrages où la quincaillerie reste visible : carports, pergolas, abris de terrasse et bardages sombres, où une platine galvanisée tranche trop fortement.

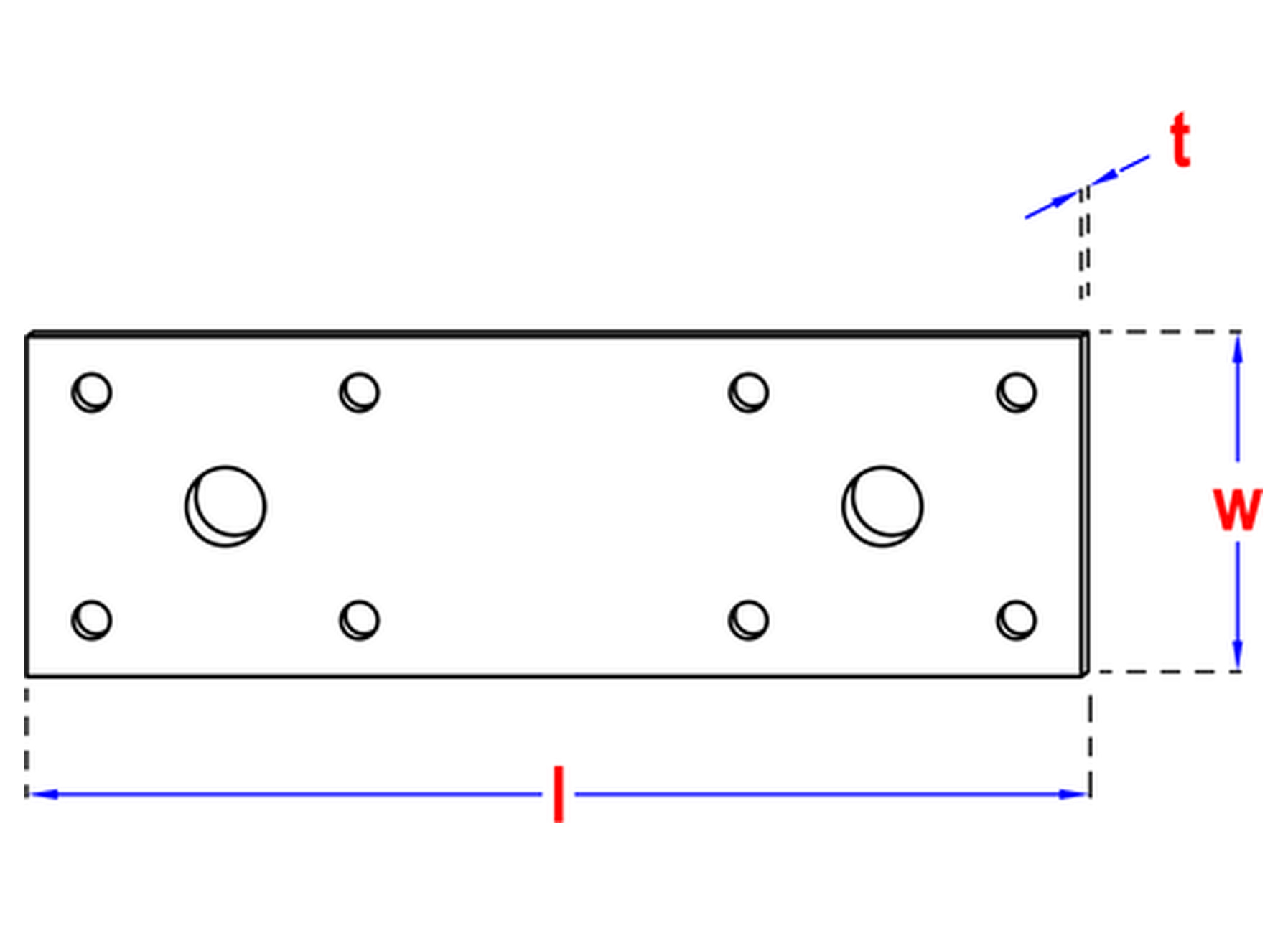

Chaque platine présente un perçage défini : une série de trous de Ø5 mm pour vis d'assemblage ou pointes annelées, complétée par deux trous plus grands (Ø11 ou Ø13 mm) pour boulons traversants. Vous pouvez donc clouer la platine intégralement ou la combiner à un assemblage boulonné.

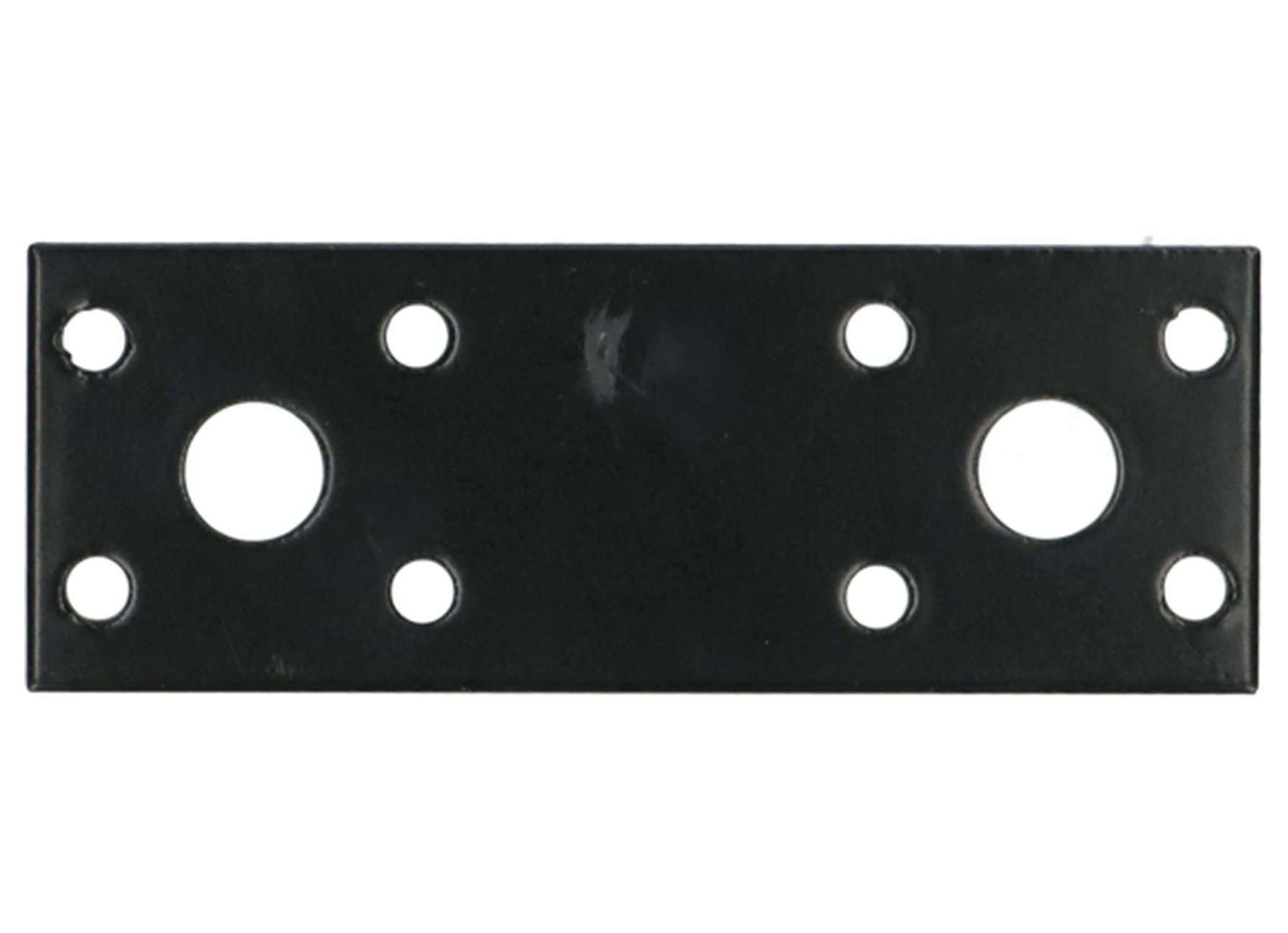

Les platines existent en plusieurs formats, notamment 35 x 97 mm en 2,5 mm et 55 x 138 mm en 2 mm d'épaisseur. Le type porte le marquage CE avec la déclaration des performances FG159001.

Caractéristiques Principales

• Matériau : acier
• Finition : revêtement noir BlackTop
• Épaisseur : type lourd, variable selon la référence
• Perçage : trous Ø5 mm et trous de boulonnage plus grands
• Déclaration des performances : DoP FG159001
• Étiquetée à la pièce

Avantages et Caractéristiques

• Épaisseur supérieure à une platine à clous courante, pour des efforts de traction plus élevés
• Perçage mixte : clouage complet ou assemblage boulonné, au choix du poseur
• Teinte noire qui s'efface sur les structures bois apparentes et les façades sombres
• Marquage CE et déclaration des performances exploitables en construction bois porteuse

Applications

• Aboutage de deux poutres ou lisses alignées, la platine couvrant le joint
• Renforcement d'assemblages existants en rénovation de charpentes et de planchers bois
• Ouvrages extérieurs apparents : carports, pergolas, abris de terrasse, abris de jardin
• Liaison des montants et traverses en ossature bois

Questions fréquentes

À quoi sert une platine d'assemblage ?

À relier deux pièces de bois alignées ou situées dans le même plan. Elle se visse ou se boulonne à plat par-dessus le joint.

Que signifie BlackTop ?

BlackTop désigne la finition noire de cette gamme de connecteurs bois. Elle est prévue pour les ouvrages où la quincaillerie reste apparente.

Quelles fixations utiliser ?

Des vis d'assemblage ou pointes d'ancrage dans les trous de Ø5 mm. Les trous plus grands sont destinés aux boulons traversants.

Cette platine est-elle marquée CE ?

Oui, le type dispose d'une déclaration des performances portant le numéro FG159001.

Quelles dimensions existent ?

Plusieurs combinaisons de largeur, longueur et épaisseur, par exemple 35 x 97 mm ou 55 x 138 mm. Sélectionnez le format souhaité parmi les variantes.
