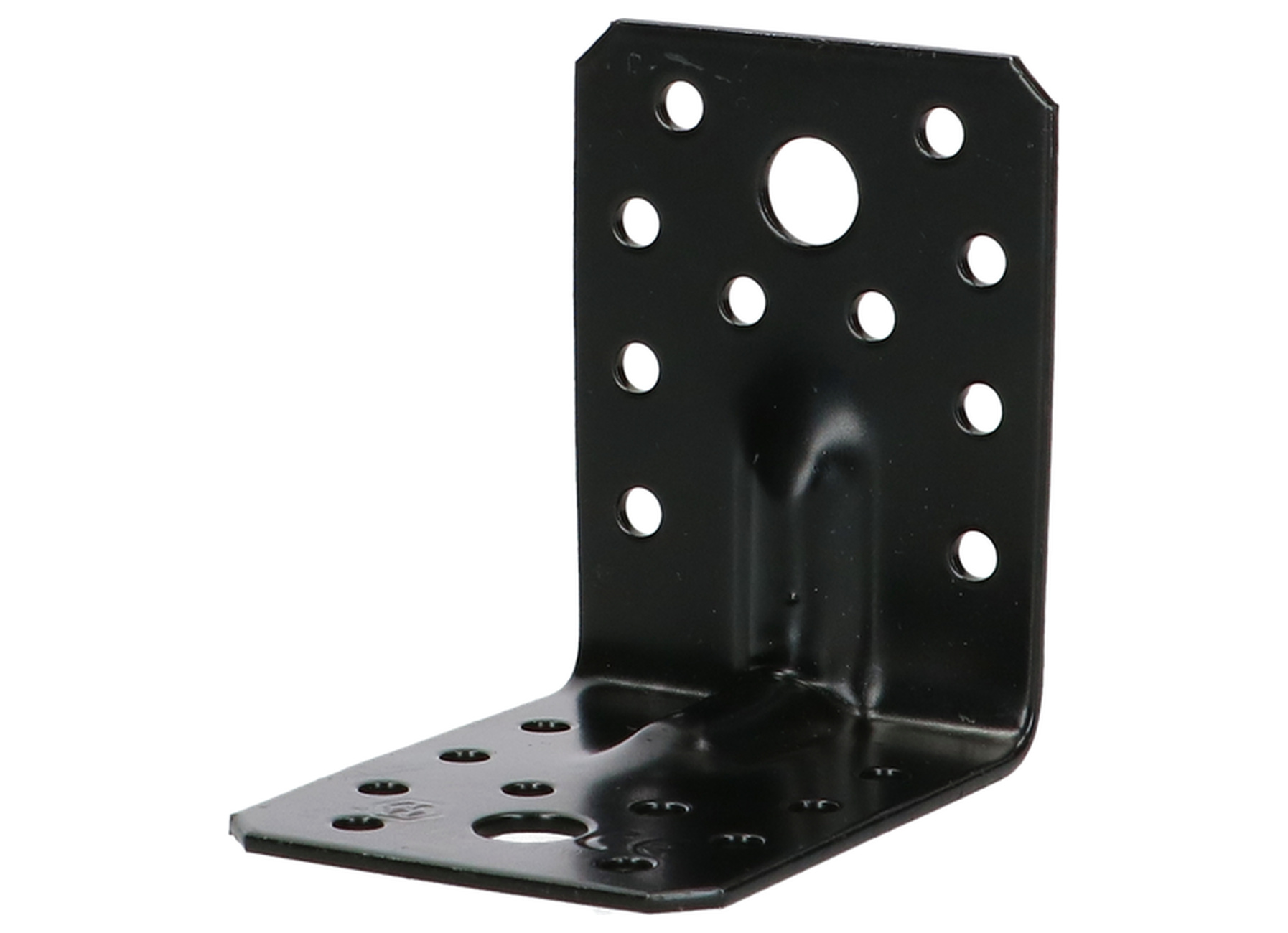

Équerre Renforcée Fg - Blacktop, Acier Noir

• Nervure de renfort dans l'angle : maintient l'assemblage à 90° rigide sous charge
• Finition BlackTop noir profond : discrète sur bois foncé et avec visserie noire
• Perçages pré-poinçonnés pour pointes d'ancrage, vis à bois et boulons traversants
• Déclaration des performances DoP n° FG189001 - utilisable en construction bois
• Disponible en plusieurs combinaisons de largeur, longueur et hauteur (dont 55x70x70 mm et 60x90x90 mm)

L'équerre renforcée à nervure FG est une ferrure d'assemblage bois de FG Wood Connectors (pgb-Europe), réalisée en acier avec revêtement noir BlackTop et destinée aux liaisons à angle droit entre poutres, lambourdes et montants. La nervure de renfort traversant l'angle empêche l'équerre de s'ouvrir et rend l'assemblage à 90° nettement plus rigide qu'une équerre plate de même épaisseur.

Le revêtement BlackTop est un traitement de surface noir profond de la gamme FG Wood Connectors. Il est destiné aux ferrures qui restent visibles : terrasses, pergolas, carports et charpentes apparentes, où une ferrure galvanisée brillante gêne visuellement.

Chaque modèle possède son propre schéma de perçage : petits trous (Ø5 mm) pour pointes d'ancrage ou vis à bois, et trous plus grands (Ø11 mm) pour boulons traversants ou tiges filetées. L'épaisseur de tôle varie selon la taille ; les exécutions les plus fortes offrent une tôle plus épaisse et davantage de points de fixation.

L'équerre à nervure est livrée avec la déclaration des performances DoP n° FG189001 et est étiquetée à la pièce, ce qui permet d'identifier chaque élément sur chantier.

Caractéristiques Principales

• Type : équerre d'assemblage renforcée à nervure, angle 90°
• Matériau : acier
• Finition : revêtement BlackTop, noir
• Perçages : combinaison de trous Ø5 mm et de trous Ø11 mm
• Documentation : déclaration des performances DoP n° FG189001
• Étiquetage : chaque pièce étiquetée ; conditionnement variable selon la variante

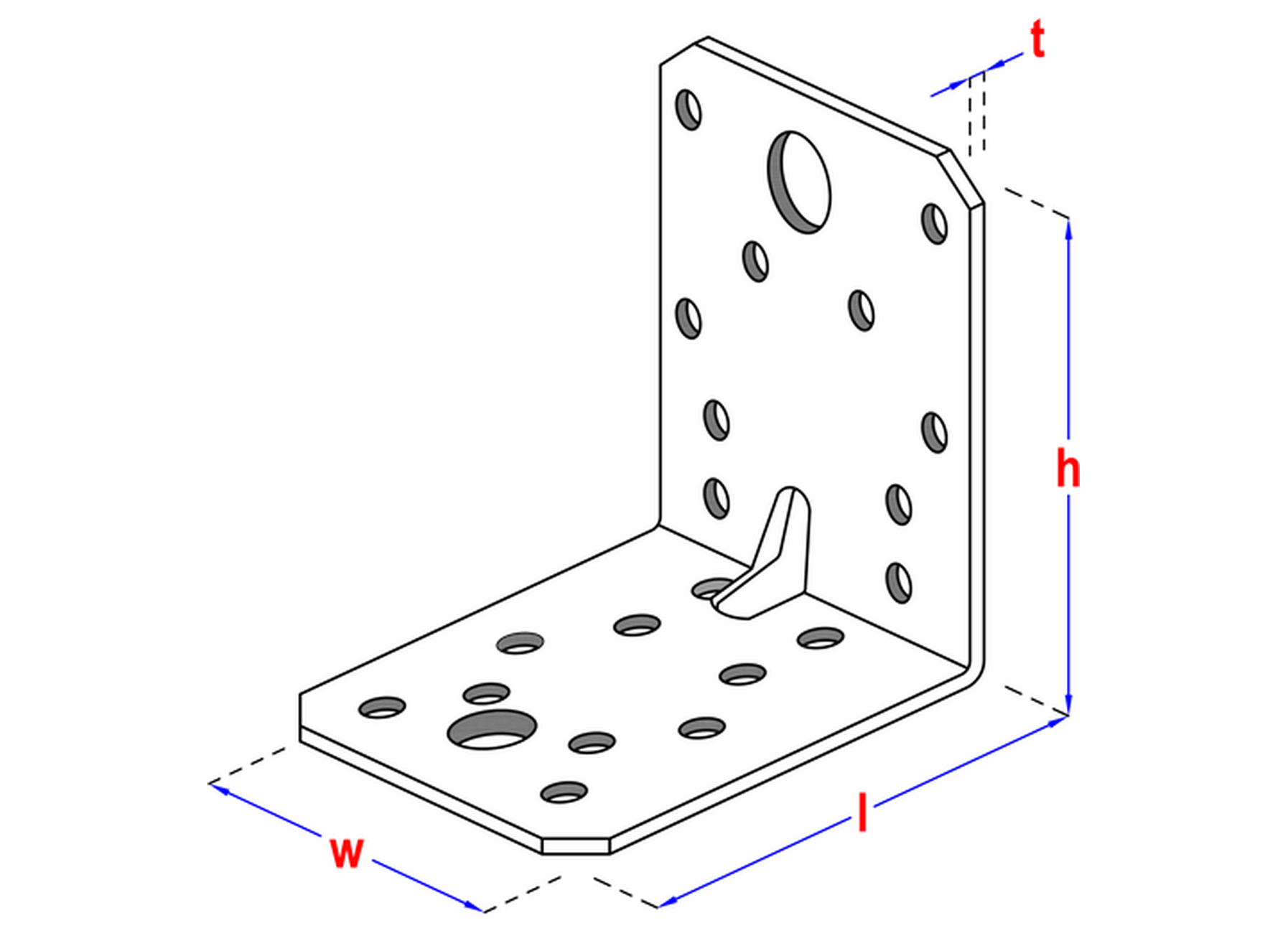

• Dimensions : plusieurs combinaisons largeur/longueur/hauteur, voir les variantes

Avantages et Caractéristiques

• La nervure reprend la flexion dans l'angle : l'équerre conserve sa géométrie sous traction et cisaillement
• Finition noire assortie aux vis à bois noires, à la quincaillerie noire et aux bois foncés ou traités thermiquement
• Deux diamètres de trous sur une même tôle : pointes ou vis pour la rapidité, boulons là où les efforts sont élevés
• Plusieurs combinaisons dimensionnelles pour adapter la hauteur de l'aile à la hauteur de la poutre
• Déclaration des performances disponible, ce qui facilite la justification au contrôle ou à la réception

Applications

• Assemblage à angle droit de poutres, chevrons, lambourdes et montants en ossature bois et charpente
• Ferrure apparente pour pergolas, carports, structures de terrasse et abris de jardin en finition noire
• Fixation d'éléments bois sur béton ou maçonnerie à l'aide d'un boulon traversant ou d'une cheville à expansion
• Renforcement d'assemblages bois existants en rénovation, sans démonter la liaison

Questions fréquentes

À quoi sert la nervure de l'équerre ?

La nervure est un renfort embouti traversant l'angle. Elle empêche l'ouverture de l'équerre et rend l'assemblage à 90° plus rigide qu'une équerre plate de même épaisseur.

Qu'est-ce que le revêtement BlackTop ?

BlackTop est un traitement de surface noir profond de la gamme FG Wood Connectors. Il est choisi lorsque la ferrure reste visible et qu'une finition galvanisée brillante serait trop voyante.

Quelles fixations utiliser ?

Les petits trous (Ø5 mm) reçoivent des pointes d'ancrage ou des vis à bois, les grands trous (Ø11 mm) des boulons traversants ou tiges filetées. Pour un assemblage structurel, garnissez tous les trous prévus.

Une déclaration des performances existe-t-elle ?

Oui, cette équerre relève de la déclaration des performances DoP n° FG189001. Chaque pièce est en outre étiquetée individuellement.

Quelle dimension choisir ?

Choisissez la hauteur selon la hauteur de la poutre et la largeur selon l'appui disponible. La gamme comprend notamment des exécutions 55x70x70 mm et 60x90x90 mm.
