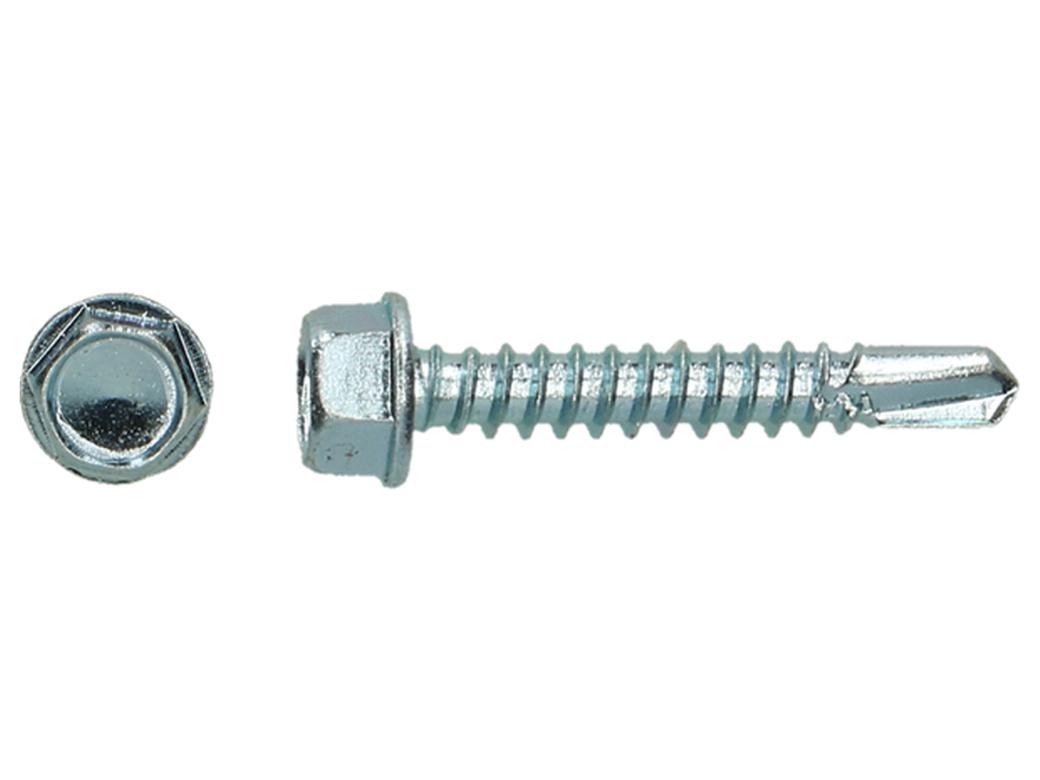

Vis Autoforeuse Din 7504 K Tête Hexagonale Zinguée

• La pointe de perçage perce et taraude en une seule opération : aucun préperçage
• La tête hexagonale accepte un couple élevé avec douille ou embout magnétique, sans ripage
• Acier trempé C1022, zingué électrolytiquement à 5 µm minimum selon EN ISO 4042
• Filetage total jusque sous la tête pour une résistance maximale à l'arrachement en tôle fine
• Conforme à DIN 7504 forme K / ISO 15480 ; disponible notamment en Ø3,5, Ø4,2 et Ø4,8 mm

La vis autoforeuse DIN 7504 K de PGB-FASTENERS est une vis autoperceuse à tête hexagonale en acier zingué, destinée aux assemblages tôle sur tôle et aux constructions métalliques légères. La pointe de perçage réalise le trou, puis le filet forme lui-même le taraudage : une seule opération, un seul outil.

La tête est exécutée selon DIN 7504 forme K, identique à ISO 15480. Une tête hexagonale transmet le couple via une douille ou un embout hexagonal magnétique, ce qui exclut le ripage propre aux empreintes cruciformes. C'est le choix standard dès que l'on travaille à la visseuse à choc ou à la perceuse-visseuse puissante.

Le matériau est un acier trempé C1022 avec finition zinguée électrolytiquement de 5 µm minimum selon EN ISO 4042. Le filetage total remonte jusqu'à la tête, de sorte que même dans les longueurs courtes toute la partie filetée travaille.

La capacité de perçage dépend du diamètre : un ST3,5 perce de 0,7 à 2,25 mm d'acier, un ST4,2 de 1,75 à 3,0 mm, un ST4,8 de 1,75 à 4,4 mm et un ST5,5 de 1,75 à 5,25 mm d'épaisseur totale. Respectez la vitesse prescrite de 1800-2500 tr/min pour les petits diamètres et 1000-1800 tr/min à partir du ST5,5 ; un régime trop élevé brûle la pointe avant la traversée.

Caractéristiques Principales

• Norme : DIN 7504 forme K / ISO 15480
• Matériau : acier au carbone trempé C1022
• Finition : zingage électrolytique, 5 µm min. selon EN ISO 4042
• Forme de tête : hexagonale, entraînement par douille ou embout six pans
• Filetage : total, avec pointe de perçage intégrée
• Couple d'installation maximal : 2,8 Nm en ST3,5 jusqu'à 10,4 Nm en ST5,5
• Diamètre, longueur et conditionnement : variables selon la variante, voir les variantes

Avantages et Caractéristiques

• Percer et tarauder en un geste supprime l'étape de préperçage et les décalages de trous en tôle sur tôle
• L'entraînement hexagonal supporte un couple supérieur à l'empreinte cruciforme et reste utilisable sur têtes encrassées ou peintes
• Résistance à la traction de 3,81 kN en ST3,5 jusqu'à 9,50 kN en ST5,5, résistance au cisaillement de 1,90 et 4,75 kN (facteur de sécurité γ1,15 inclus)
• Le zingage de 5 µm minimum assure une protection anticorrosion en usage sec et couvert
• Cotes selon ISO 15480, donc interchangeable avec d'autres marques à la même norme

Applications

• Assemblages tôle sur tôle en acier et constructions métalliques légères
• Fixation de tôles profilées, bandes de rive, cornières et profilés tubulaires de faible épaisseur
• Montage de profilés de réglage métalliques, rails et consoles en cloison sèche et en techniques spéciales
• Fixation de tôlerie sur ossature acier là où le préperçage n'est pas praticable

Choix de la longueur et capacité de perçage

• Choisissez la longueur de manière à ce que la pointe ait traversé tout le paquet avant que le filet n'accroche ; l'épaisseur de serrage maximale est par exemple de 9,2 mm pour ST3,5 x 16 et de 14,7 mm pour ST4,8 x 25
• Temps de perçage maximal : 4 s en ST3,5, 5 s en ST4,2, 7 s en ST4,8 et 11 s en ST5,5
• Force d'appui maximale : 150 N en ST3,5, 250 N en ST4,2 et ST4,8, 350 N en ST5,5

Questions fréquentes

Faut-il préperçer pour une vis autoforeuse DIN 7504 K ?

Non, la pointe intégrée réalise le trou et le taraudage en une seule opération. Le préperçage n'est nécessaire que si l'épaisseur dépasse la capacité de perçage du diamètre choisi.

Quel outil utiliser pour la tête hexagonale ?

Une douille ou un embout six pans magnétique monté sur visseuse. La taille de douille correspond à la cote de tête du diamètre choisi selon ISO 15480.

Quelle épaisseur de tôle peut-on percer ?

La capacité va de 0,7-2,25 mm en ST3,5 à 1,75-5,25 mm en ST5,5. Au-delà, la pointe brûle avant d'avoir traversé.

Ces vis conviennent-elles à l'extérieur ?

Il s'agit d'acier au carbone zingué électrolytiquement, prévu pour un usage sec et couvert. En ambiance humide ou au contact de l'aluminium, préférez la version en acier inoxydable A2 de la DIN 7504.

Quelle différence entre DIN 7504 K, M et O ?

K désigne la tête hexagonale (ISO 15480), M la tête cylindrique (ISO 15481) et O la tête fraisée (ISO 15482). Tige, filet et pointe de perçage sont identiques dans les trois cas.
