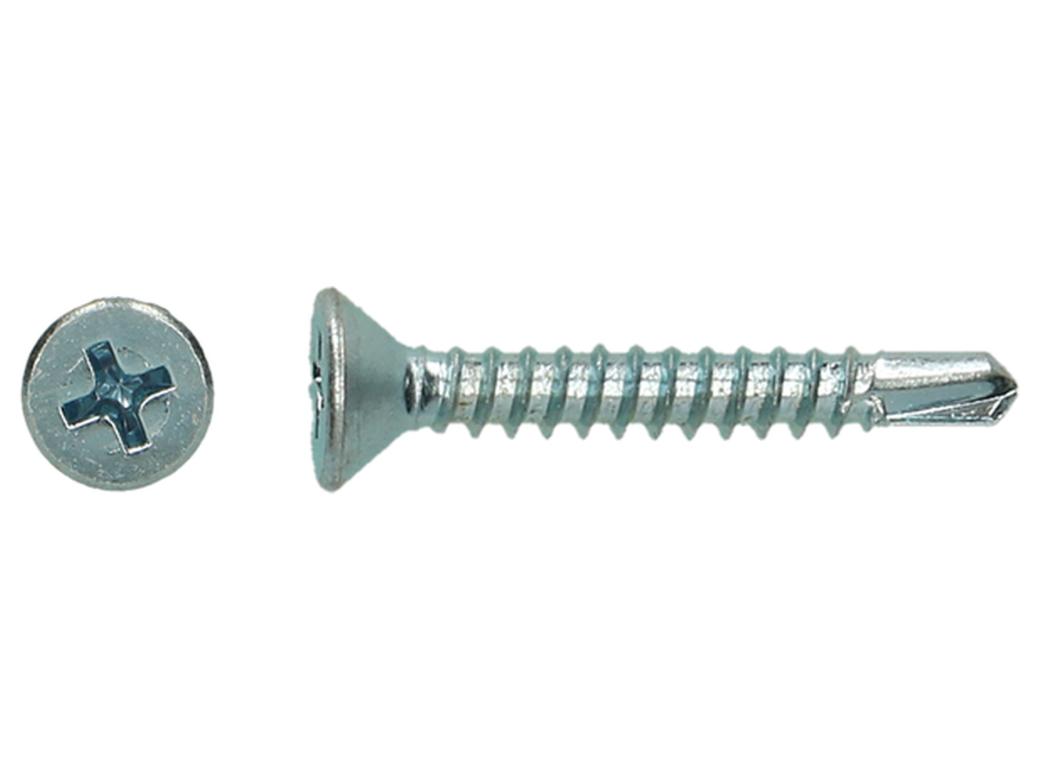

Vis Autoforante Din 7504 P Tête Fraisée Zinguée

• Pointe de perçage et filet en un : percer, tarauder et fixer en une seule opération, sans avant-trou
• Tête fraisée à 90° qui s'efface complètement dans la tôle ou dans un trou fraisé
• Acier trempé avec zingage passivé au chrome trivalent (Cr3+)
• Empreinte cruciforme : vissage avec un embout standard, également à la visseuse sans fil
• Disponible en plusieurs diamètres et longueurs ; voir les variantes pour la dimension et le contenu

La vis autoforante DIN 7504 forme P de PGB-FASTENERS est une vis autoperceuse en acier trempé à tête fraisée et empreinte cruciforme, conçue pour assembler la tôle fine sans avant-trou. La pointe perce le trou et le filet à tôle coupant y taraude immédiatement le pas.

Dans la norme DIN 7504, la forme P désigne l'exécution à tête fraisée selon DIN 7982, une tête à 90° qui disparaît entièrement sous la surface. L'assemblage reste donc plan : la vis ne gêne pas lors du recouvrement de tôles, de profilés de finition ou de quincaillerie montée par-dessus.

L'acier est trempé et zingué électrolytiquement avec une passivation au chrome trivalent (Cr3+), sans chrome hexavalent. Cette couche protège en ambiance sèche ou peu sollicitée ; pour une exposition humide permanente, privilégiez l'exécution en acier inoxydable.

La capacité de perçage dépend du diamètre : environ 2,25 mm d'épaisseur d'acier en Ø3,5 mm, 3,0 mm en Ø4,2 mm et 4,4 mm en Ø4,8 mm. La longueur doit couvrir l'épaisseur totale assemblée plus au moins trois filets traversants.

Caractéristiques Principales

• Norme : DIN 7504 forme P (tête fraisée selon DIN 7982)
• Matière : acier trempé
• Finition : zingué électrolytique, passivation Cr3+
• Empreinte : cruciforme
• Diamètre de tête : env. 7,3 mm (Ø3,5), 8,4 mm (Ø4,2) et 9,3 mm (Ø4,8)
• Résistance au cisaillement 3650 N, à la traction 6000 N, à la torsion 3800 N
• Conditionnement sous blister ; diamètre, longueur et quantité varient selon la variante

Avantages et Caractéristiques

• Ni avant-trou ni changement entre foret et embout : moins de manipulations par fixation et moins de risque de trou décalé
• La tête fraisée à 90° amène la tête sous la surface de la tôle, ce qui permet de glisser ensuite un profilé ou une pièce par-dessus
• La passivation au chrome trivalent (Cr3+) est exempte de chrome hexavalent
• Les valeurs annoncées de 3650 N au cisaillement et 6000 N à la traction permettent de dimensionner l'assemblage avec des chiffres
• La pointe de perçage est calibrée par diamètre sur une épaisseur de tôle maximale, ce qui guide le choix selon le support

Applications

• Fixation de tôle fine sur tôle fine : profilés de bardage et de toiture, tubes, tôlerie
• Assemblage de profilés métalliques de cloisons et de plafonds
• Fixations où la tête doit s'effacer car une autre pièce vient coulisser sur l'assemblage
• Gaines de ventilation, gouttières, profilés de finition et tôlerie frigorifique
• Travaux de réparation et d'entretien sans trou préexistant

Questions fréquentes

Que signifie la lettre P dans DIN 7504 P ?

Elle désigne la forme de tête : la forme P est la vis autoforante à tête fraisée et empreinte cruciforme. La forme K a une tête hexagonale, la forme M une tête cylindrique bombée.

Quelle épaisseur de tôle puis-je percer ?

La capacité augmente avec le diamètre : environ 2,25 mm en Ø3,5 mm, 3,0 mm en Ø4,2 mm et 4,4 mm en Ø4,8 mm. Au-delà, la pointe ne traverse plus et la vis tourne sans mordre.

Faut-il percer un avant-trou ?

Non, la pointe réalise elle-même le trou dans le métal. Un trou de passage plus large dans la tôle supérieure reste utile pour plaquer fermement les deux pièces.

Cette vis convient-elle à l'extérieur ?

Le zingage protège en ambiance sèche ou peu sollicitée. En exposition humide permanente ou en extérieur, l'exécution en acier inoxydable A2 est préférable.

Faut-il fraiser le trou au préalable ?

Sur tôle fine, la tête à 90° s'enfonce d'elle-même ; sur tôle épaisse ou matériau dur, fraisez le trou avant vissage. La tête reste ainsi affleurante sans déformer la tôle.
