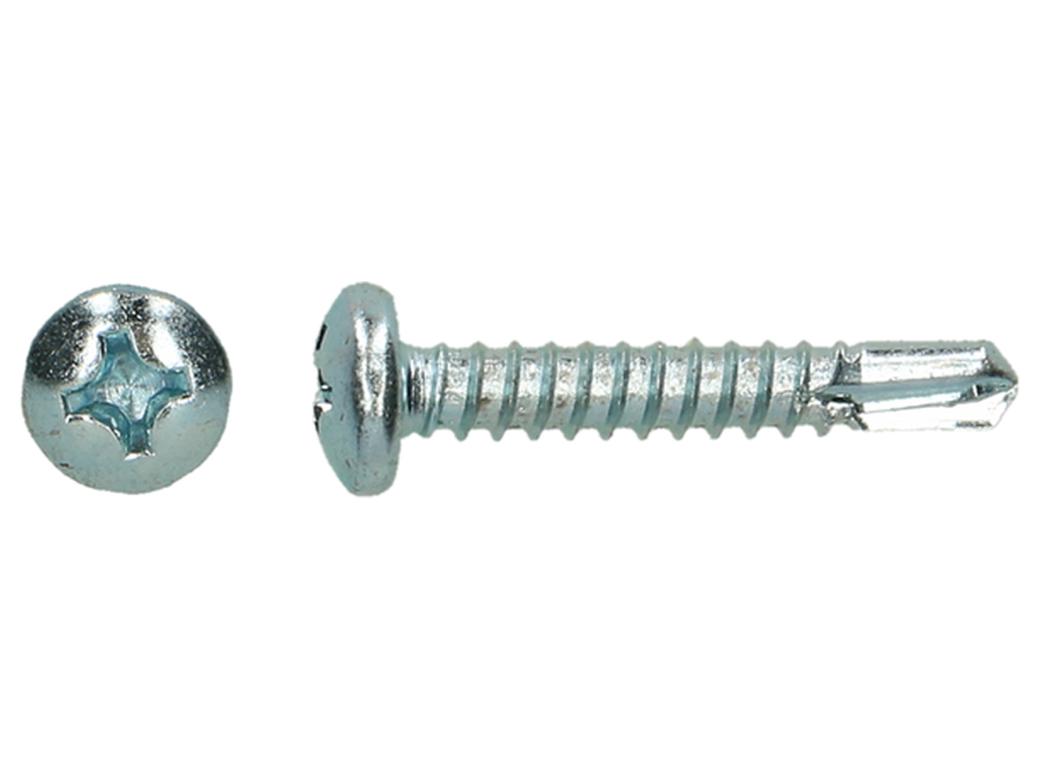

Vis Autoforante Din 7504-n Zinguée

• Pointe de perçage et filet combinés : aucun avant-trou nécessaire dans la tôle fine
• Tête cylindrique à empreinte Phillips (PH2) pour un guidage stable de l'embout
• Acier trempé, zingué avec passivation Cr3+ (sans chrome VI)
• Capacité de perçage croissante selon le diamètre : Ø3,5 jusqu'à 2,25 mm, Ø4,2 jusqu'à 3,0 mm, Ø4,8 jusqu'à 4,4 mm d'acier
• Disponible en plusieurs diamètres et longueurs — voir les variantes

La vis autoforante DIN 7504-N de PGB-FASTENERS est une vis autoperceuse à tête cylindrique et empreinte Phillips, en acier trempé zingué, destinée à la fixation de tôles minces sans avant-trou. La pointe perce d'abord le trou, puis le filet se taraude lui-même dans la matière.

La forme N de la DIN 7504 est aussi commercialisée sous l'appellation forme M : les deux désignent la tête cylindrique bombée à empreinte cruciforme. La tête reste apparente en surface et offre une large portée, utile sur tôle fine ou pour fixer quincaillerie, profilés et chemins de câbles.

Le zingage Cr3+ est exempt de chrome VI et protège contre la corrosion en ambiance sèche à faiblement sollicitée. En milieu humide permanent ou en extérieur, une exécution en acier inoxydable A2 est préférable.

La capacité de perçage indique l'épaisseur totale d'acier que la pointe peut traverser avant que le filet n'accroche : environ 2,25 mm en Ø3,5 mm, 3,0 mm en Ø4,2 mm et 4,4 mm en Ø4,8 mm. Choisissez la longueur pour que trois filets au moins dépassent du support.

Caractéristiques Principales

• Norme : DIN 7504 forme N (tête cylindrique), également désignée forme M dans le commerce
• Matière : acier trempé, surface zinguée Cr3+
• Empreinte : Phillips, généralement PH2 pour les diamètres courants
• Valeurs mécaniques selon le fabricant : cisaillement 3650 N, traction 6000 N, torsion 3800 N
• Diamètre, longueur et conditionnement varient selon la variante

Avantages et Caractéristiques

• Perçage, taraudage et serrage en une seule passe : moins de manipulations et aucun changement d'outil
• L'acier trempé conserve une pointe suffisamment dure pour pénétrer la tôle sans pointeau
• La tête cylindrique répartit la force de serrage sur une large surface — adaptée aux tôles fines où une tête fraisée traverserait
• La passivation Cr3+ répond à l'exigence de traitement de surface sans chrome VI

Applications

• Assemblages tôle sur tôle dans profilés acier minces, tubes et ossatures métalliques
• Montage de chemins de câbles, pattes de fixation et tôlerie en CVC et électrotechnique
• Fixation de quincaillerie, plats et profilés sur support métallique où la tête peut rester visible
• Fixation de pièces en plastique ou en aluminium sur un profilé porteur en acier

Questions fréquentes

Faut-il percer un avant-trou?

Non, la pointe perce elle-même la tôle dans les limites de la capacité de perçage. Un avant-trou n'est requis que si l'épaisseur totale dépasse cette capacité.

Quelle différence entre DIN 7504 forme N et forme M?

Les deux appellations désignent la même vis autoforante à tête cylindrique bombée et empreinte cruciforme. Les vis sont interchangeables.

Quel embout utiliser?

Un embout Phillips ; pour les diamètres courants de Ø3,5 à Ø4,8 mm il s'agit du PH2. Maintenez une pression axiale pour éviter le ripage.

Ces vis conviennent-elles en extérieur?

L'exécution en acier zingué vise les ambiances sèches à faiblement sollicitées. En exposition humide permanente, préférez une version en inox A2.

Comment choisir la longueur?

Additionnez l'épaisseur de la pièce à fixer et celle du support, puis prévoyez au moins trois filets de dépassement.
