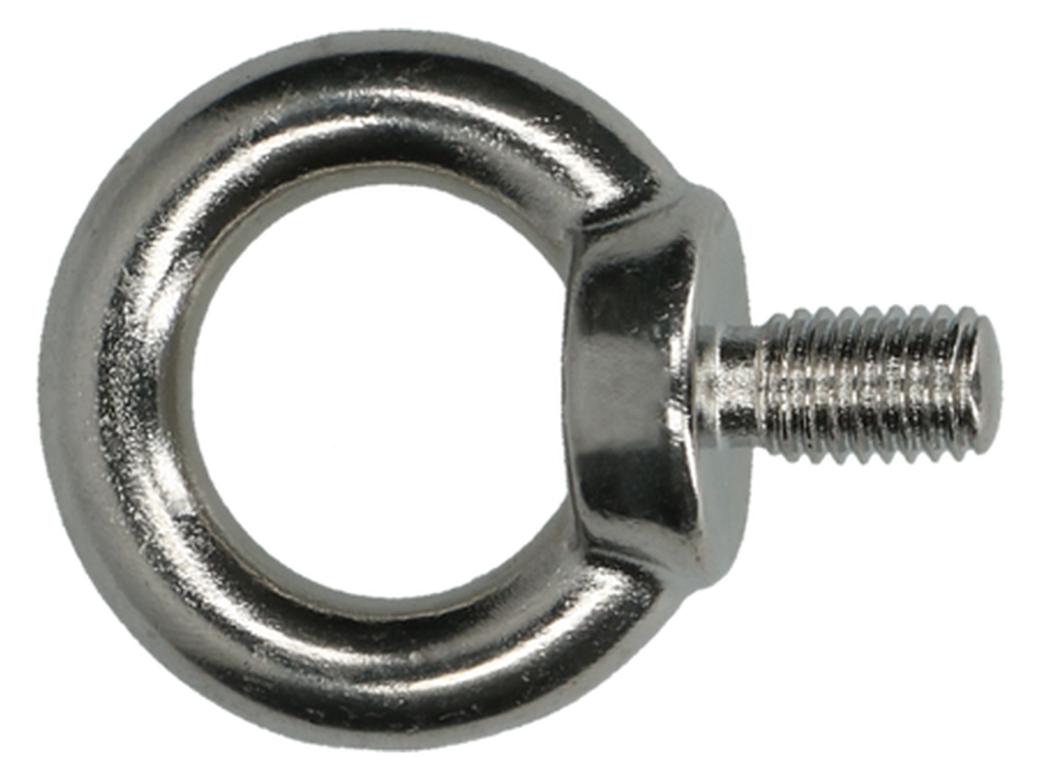

Pgb-fasteners Vis à Anneau Din 580 - Inox A4

• Vis à anneau selon DIN 580, équivalente sur le plan fonctionnel à l'ISO 3266
• Exécution en acier inoxydable A4 (AISI 316) : résiste à l'humidité, aux chlorures et à l'air extérieur
• Filetage métrique avec portée plane sous l'anneau, pour un appui complet sur le support
• Disponible en plusieurs diamètres de filetage, dont M8 et M12 - voir les variantes
• Conditionnement à la pièce, sans quantité minimale par boîte

La vis à anneau DIN 580 de PGB-FASTENERS est un point d'ancrage vissé à filetage métrique, réalisé en acier inoxydable A4 (AISI 316), destiné à relier câbles, chaînes, crochets ou sangles d'arrimage à une structure.

La norme DIN 580 fixe le rapport entre le diamètre de filetage, le diamètre de l'anneau et la longueur de vissage. L'anneau de levage est donc interchangeable avec les vis à anneau d'autres fabricants dans la même dimension, et les manilles ou mousquetons courants s'adaptent à l'anneau. La qualité A4 convient aux situations où l'acier galvanisé se corrode trop vite.

La vis doit être serrée jusqu'à la portée d'appui : la charge n'est transmise sur toute la longueur filetée qu'à cette condition. Tirez de préférence dans l'axe du filetage. En traction oblique, la charge maximale d'utilisation chute fortement ; la traction latérale sur l'anneau n'est admise que si le tableau du fabricant l'autorise explicitement. Consultez toujours le tableau de charges du fabricant pour la dimension et la direction de traction choisies.

Caractéristiques Principales

• Type de produit : vis à anneau à filetage métrique
• Norme : DIN 580 (équivalente à ISO 3266)
• Matériau : acier inoxydable A4, AISI 316
• Classe de résistance 50 (résistance à la traction 500 N/mm²)

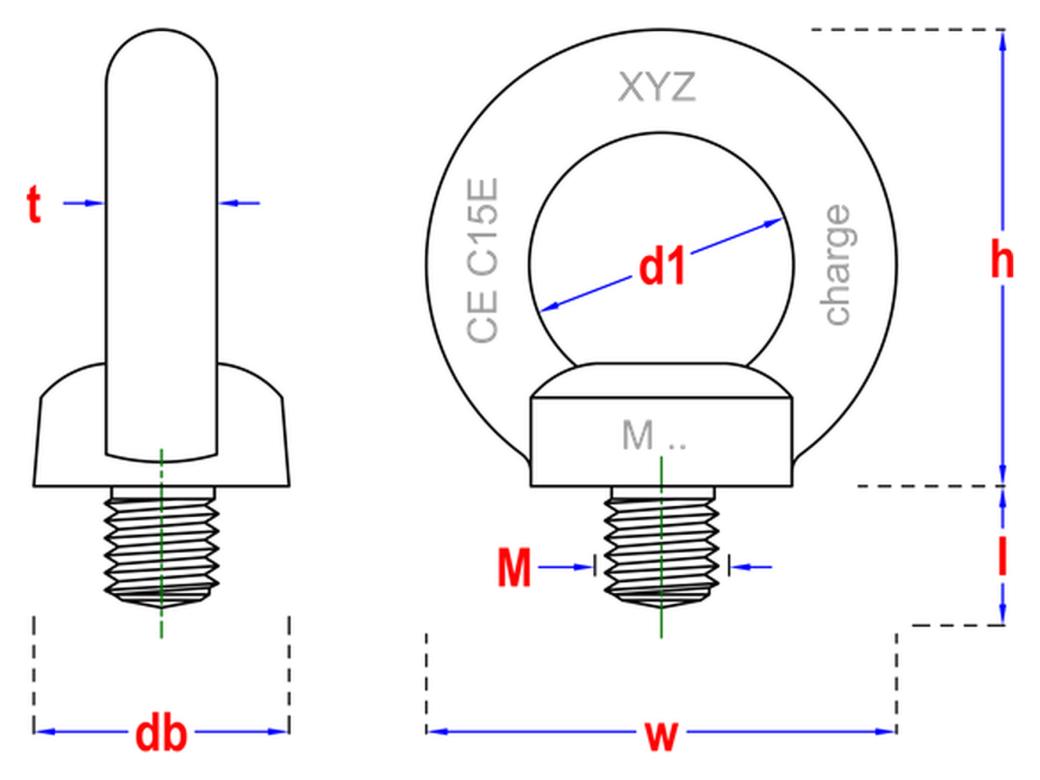

• Diamètre d'anneau et longueur de vissage suivant la norme selon le filetage
• Marque : PGB-FASTENERS

Avantages et Caractéristiques

• L'acier inoxydable A4 contient du molybdène et résiste nettement mieux aux chlorures que l'A2 : le choix logique en bord de mer, en piscine et en industrie alimentaire.
• Dimensions normalisées DIN 580 : une pièce endommagée se remplace à l'identique dans le même diamètre de filetage.
• L'anneau fermé et lisse ménage davantage les câbles et les sangles qu'un point d'ancrage à arêtes vives.
• Se combine avec tiges filetées, écrous à sertir ou ancrages chimiques à filetage métrique de même diamètre.

Applications

• Point d'ancrage fixe sur machines, armoires, pompes et blocs moteurs déplacés régulièrement.
• Point de fixation pour câble acier, câble de tension ou chaîne : haubanage, stores, clôtures.
• Points d'arrimage sur remorques, bateaux, pontons et passerelles, en présence d'eau salée.
• Point de suspension en milieu corrosif : locaux techniques, étables, serres, technique de piscine.

Questions fréquentes

Qu'est-ce qu'une vis à anneau DIN 580 ?

C'est une vis dont la tête forme un anneau fermé, avec filetage métrique, servant de point d'ancrage pour câbles, chaînes ou crochets. La norme fixe les dimensions par diamètre de filetage.

Que signifie acier inoxydable A4 ?

A4 correspond à l'AISI 316 et contient du molybdène, ce qui lui confère une bien meilleure résistance aux chlorures que l'A2. C'est la qualité usuelle pour les ambiances salines ou chimiques.

Quelle charge puis-je lever ?

La charge maximale d'utilisation dépend du diamètre de filetage et de la direction de traction, et diminue fortement en traction oblique. Consultez toujours le tableau de charges du fabricant.

Jusqu'où faut-il visser ?

La vis doit être vissée jusqu'à ce que la portée sous l'anneau repose à plat sur le support. Une vis qui n'est pas en appui complet ne peut pas être chargée.

Peut-on l'associer à un écrou à anneau ?

Oui, une vis à anneau DIN 580 et un écrou à anneau DIN 582 de même filetage s'utilisent souvent en paire, par exemple reliés par une tige filetée.
