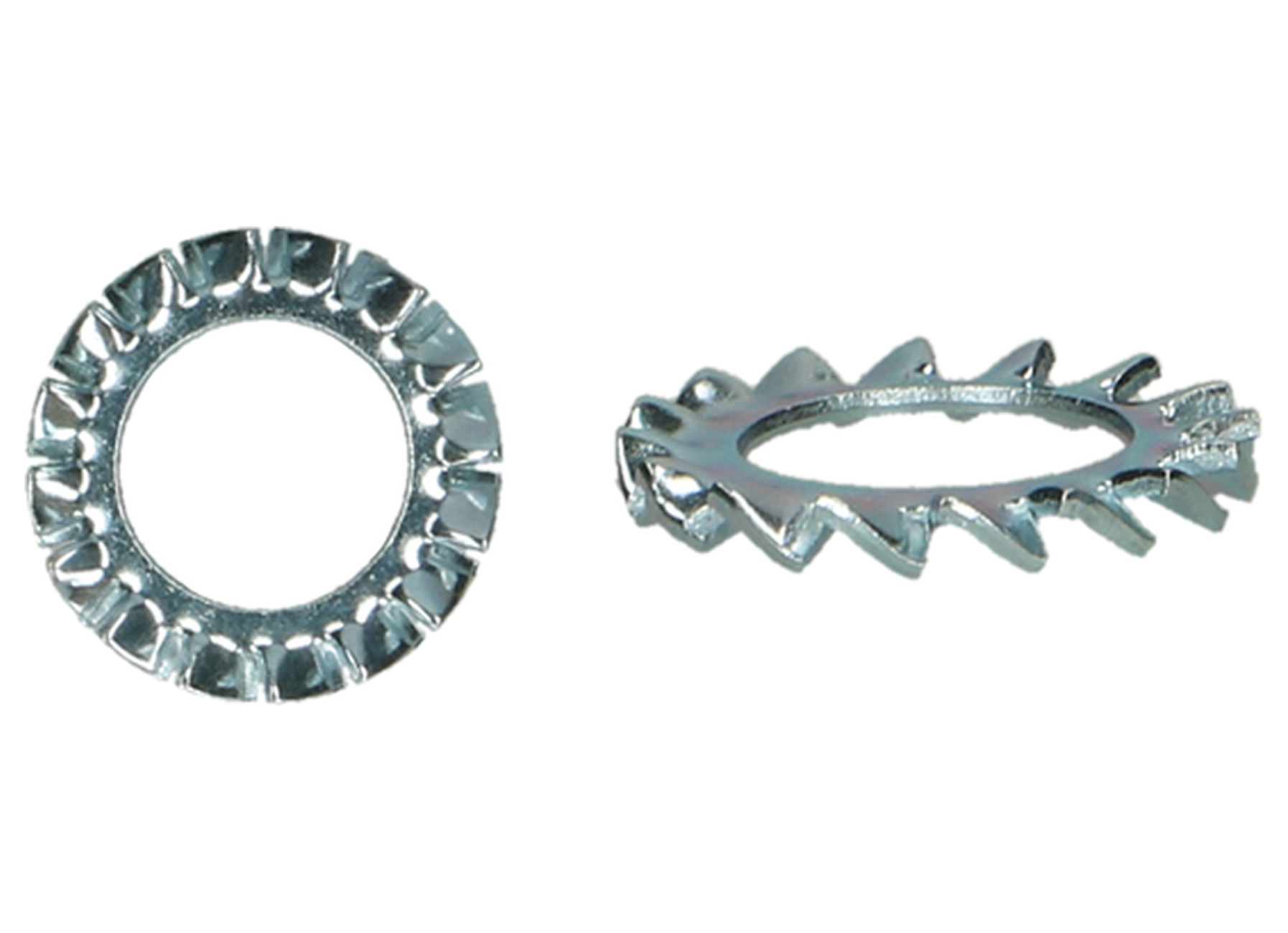

Rondelle éventail Din 6798a Acier Zingué

• La denture extérieure mord dans la tête et dans le support et empêche le desserrage sous vibrations
• Acier ressort à effet élastique durable : compense le tassement de l'assemblage
• Zinguée avec passivation Cr3+, donc sans chrome hexavalent
• Exécution selon DIN 6798 forme A (édition 07/1988)
• Conditionnée sous blister ; dimension et contenu varient selon la variante

La rondelle éventail DIN 6798A de PGB-FASTENERS est une rondelle de blocage à denture extérieure en acier ressort, conçue pour sécuriser les assemblages vissés contre le desserrage. Elle se place sous la tête de vis ou sous l'écrou et ses dents s'ancrent dans les deux surfaces de contact.

La forme A désigne la version à denture extérieure : les dents se trouvent sur la circonférence extérieure et agissent donc au diamètre le plus grand possible. Cela génère un couple de friction supérieur à celui d'une rondelle plate et s'oppose au desserrage progressif sous vibrations ou charges alternées.

La matière est un acier ressort zingué avec passivation Cr3+. Cette finition est exempte de chrome hexavalent et offre une protection de base contre la corrosion en ambiance sèche ou peu sollicitée. La denture laisse des marques sur le support : à éviter sur les faces visibles, laquées ou revêtues.

La gamme est disponible notamment en M4, M6 et M10 ; le contenu du blister diffère selon la dimension.

Caractéristiques Principales

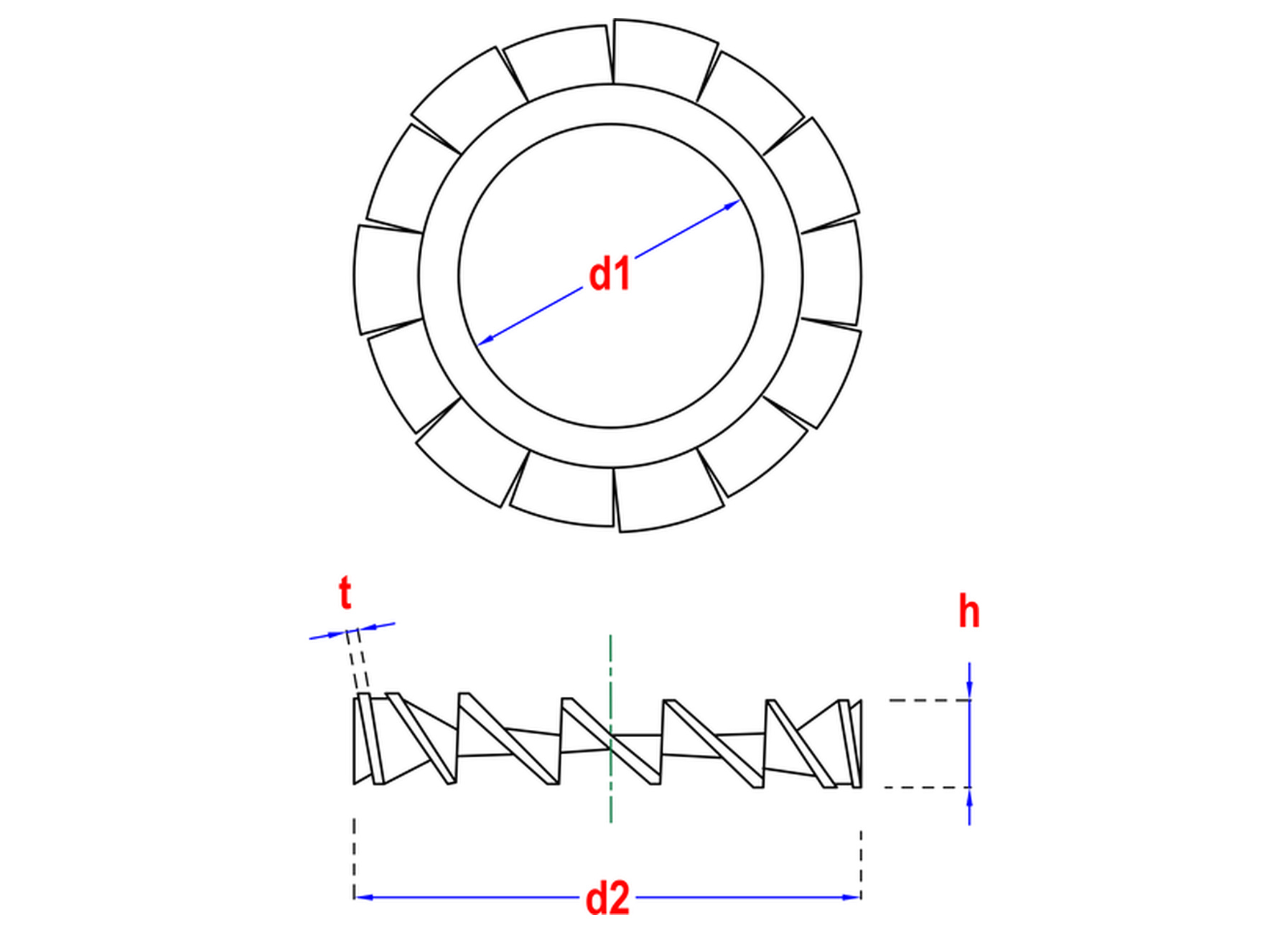

• Norme : DIN 6798, forme A (denture extérieure), édition 07/1988
• Matière : acier ressort
• Surface : zinguée, passivation Cr3+
• Fonction : blocage des assemblages boulonnés contre l'auto-desserrage
• Conditionnement : blister, contenu variable selon la variante

Avantages et Caractéristiques

• Les dents placées sur la circonférence extérieure agissent à grande distance de l'axe de la vis, ce qui augmente le couple de desserrage
• L'élasticité de l'acier ressort trempé compense le tassement et le retrait de l'assemblage
• Passivation Cr3+ au lieu du chrome VI : conforme aux exigences environnementales actuelles pour la visserie zinguée
• Dimensions normalisées selon DIN 6798A, donc interchangeables avec les rondelles d'autres fabricants dans la même dimension

Applications

• Assemblages boulonnés en construction mécanique et métallique soumis aux vibrations
• Montage de quincaillerie, de profilés et de tôlerie où le resserrage ultérieur doit être évité
• Montage électrotechnique : les dents traversent les fines couches d'oxyde et participent au contact des mises à la masse
• Déconseillée sur surfaces laquées, anodisées ou visibles, car la denture endommage le revêtement

Questions fréquentes

Que signifie le A dans DIN 6798A?

La lettre A désigne la forme à denture extérieure. La forme I possède des dents à l'intérieur.

Quelle est la matière de cette rondelle éventail?

De l'acier ressort, zingué électrolytiquement avec passivation Cr3+. Cette finition ne contient pas de chrome hexavalent.

Où placer la rondelle dans l'assemblage?

Sous la tête de vis qui tourne ou sous l'écrou, afin que les dents mordent à la fois dans la tête et dans le support.

Peut-on réutiliser une rondelle éventail?

C'est déconseillé : les dents se déforment au serrage et l'effet de blocage n'est plus garanti lors d'une réutilisation.

Quelles dimensions et quels conditionnements existent?

Le groupe comprend plusieurs dimensions métriques, dont M5 et M8. Le nombre de pièces par blister varie selon la dimension ; consultez les variantes.
