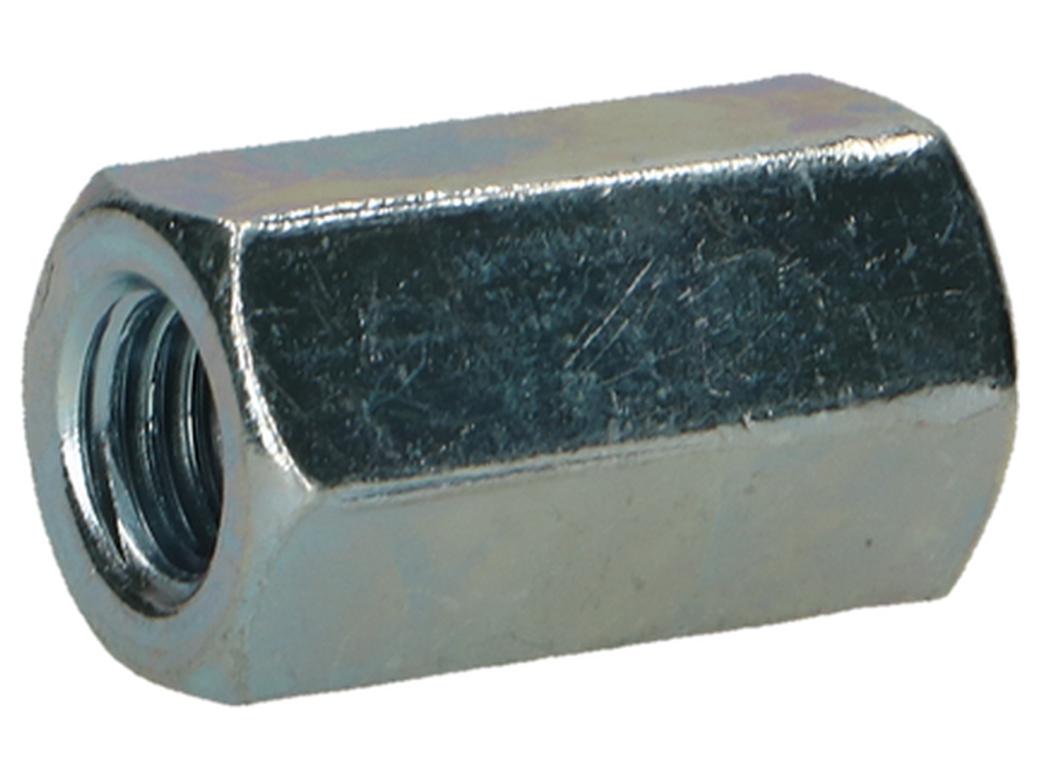

Écrou Hexagonal Haut Din 6334 Acier Zingué

• Selon DIN 6334 : hauteur de l'écrou égale à 3x le diamètre nominal du filetage
• Filetage métrique intérieur (6H) continu sur toute la hauteur
• Relie deux tiges filetées bout à bout en une liaison continue
• Acier classe de résistance 5, zingué électrolytiquement avec passivation Cr3+
• Serrage avec une clé plate, polygonale ou à douille classique

L'écrou hexagonal haut DIN 6334 de PGB-FASTENERS est un écrou de liaison allongé et entièrement fileté, destiné à raccorder bout à bout deux tiges filetées. Sa hauteur correspond à trois fois le diamètre nominal du filetage, ce qui permet à chaque tige de s'engager suffisamment profondément pour exploiter toute la résistance du filetage.

Le filetage métrique intérieur est continu sur toute la hauteur. L'écrou peut donc être positionné de manière asymétrique afin de rattraper une différence de hauteur ou une tolérance de longueur, par exemple lors du réglage de tiges de suspension. La règle pratique est un engagement minimal d'un diamètre de filetage par côté.

La version est réalisée en acier classe 5 avec une finition zinguée électrolytique et une passivation Cr3+, un traitement exempt de chrome hexavalent. L'hexagone accepte les tailles de clé normalisées, sans outillage spécial. Disponible notamment dans les diamètres métriques M6, M8, M10 et M12 ; le conditionnement varie selon la variante, voir les variantes.

Caractéristiques Principales

• Norme : DIN 6334, écrou hexagonal haut, hauteur = 3 x d
• Matière : acier, classe de résistance 5
• Surface : zingué avec passivation Cr3+
• Filetage : métrique à pas gros, continu sur toute la hauteur
• Entraînement : hexagone pour clé plate, polygonale ou à douille

Avantages et Caractéristiques

• La hauteur de 3 x d offre un engagement de filetage largement suffisant pour une liaison aussi résistante que la tige elle-même
• Le filetage traversant permet de décaler l'écrou et de rattraper les écarts de longueur entre deux tiges
• La passivation Cr3+ est exempte de chrome hexavalent et répond aux exigences environnementales européennes actuelles
• Hexagone et cotes sur plats normalisés : interchangeable avec les écrous DIN 6334 d'autres fournisseurs

Applications

• Rallonge de tiges filetées pour la suspension de tuyauteries, chemins de câbles et gaines de ventilation
• Accouplement de deux tiges filetées en construction métallique et mécanique
• Franchissement d'une distance plus importante entre une cheville à tige filetée et le point de fixation
• Réglage en hauteur des systèmes de suspension en CVC, sanitaire et électricité

Questions fréquentes

Qu'est-ce qu'un écrou hexagonal haut DIN 6334 ?

C'est un écrou hexagonal allongé dont la hauteur vaut trois fois le diamètre nominal du filetage. Il sert à raccorder deux tiges filetées entre elles.

Quelle est la hauteur selon le diamètre ?

La hauteur est toujours de 3 x le diamètre : 18 mm en M6, 24 mm en M8, 30 mm en M10 et 36 mm en M12.

Quelle profondeur de vissage faut-il respecter ?

Comptez au minimum un diamètre de filetage par côté. Pour du M10, cela représente au moins 10 mm par tige.

La version zinguée convient-elle à l'extérieur ?

L'acier zingué électrolytique convient aux ambiances sèches ou peu sollicitées. En milieu humide permanent ou agressif, une version en acier inoxydable A2 est préférable.

Quelle taille de clé utiliser ?

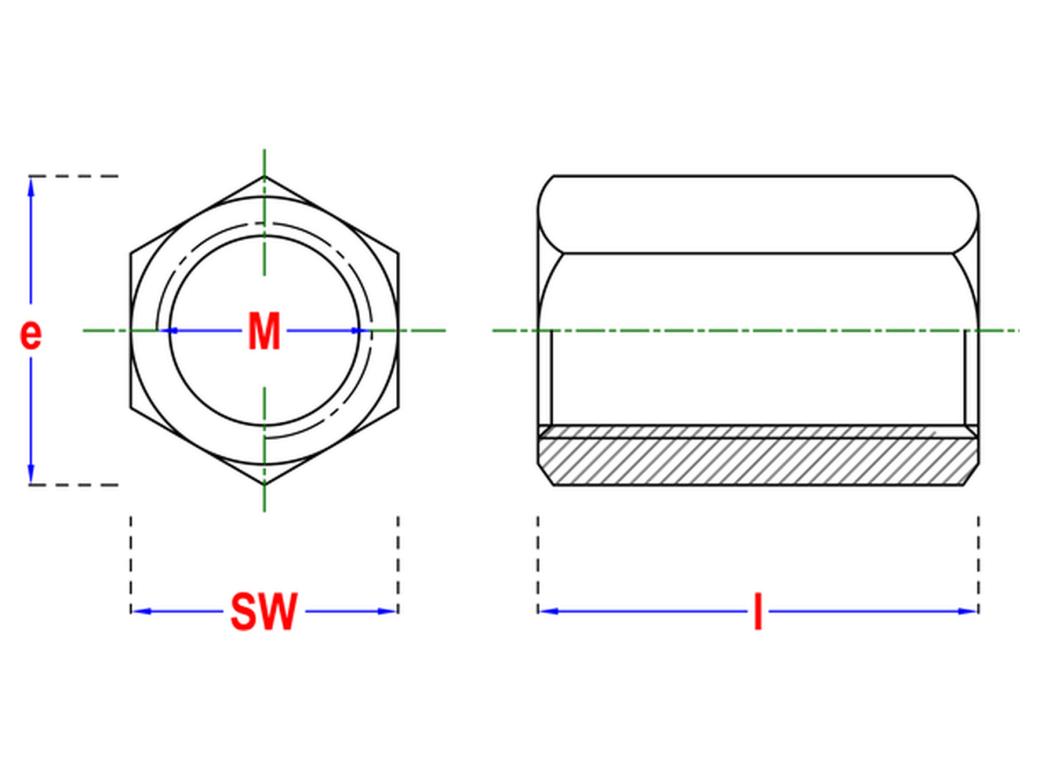

Les cotes sur plats sont normalisées : SW10 pour M6, SW13 pour M8, SW17 pour M10 et SW19 pour M12.
