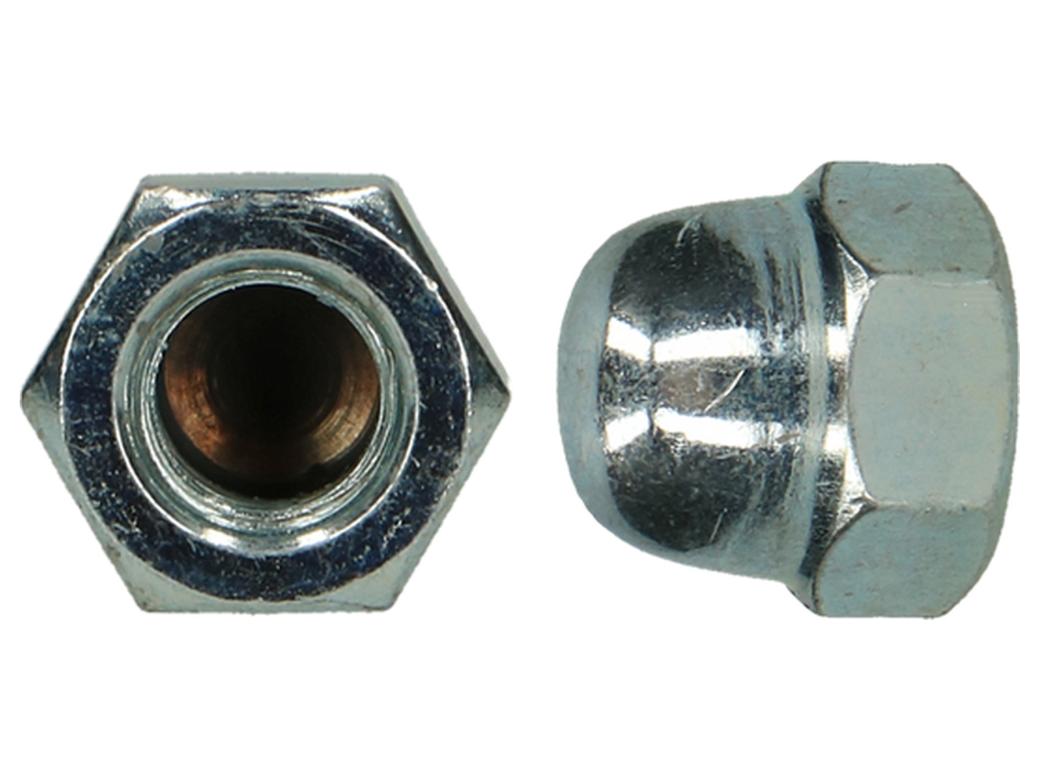

Écrou Borgne Haut Din 1587 Acier Zingué

• Forme haute selon DIN 1587 : le dôme fermé recouvre entièrement l'extrémité filetée
• Matière acier classe 6, zingué électrolytique avec passivation Cr3+ (sans chrome VI)
• Filetage métrique intérieur, disponible entre autres en M4, M5, M6, M8 et M10 - voir les variantes
• Six pans : serrage avec une clé plate ou polygonale courante
• Le nombre de pièces par blister varie selon la variante choisie

L'écrou borgne DIN 1587 de PGB-FASTENERS est un écrou fermé en acier classe 6 avec finition zinguée Cr3+, destiné à terminer un assemblage boulonné métrique. Le dôme est aveugle : la vis s'arrête à l'intérieur et ne ressort pas.

DIN 1587 correspond à la forme haute de l'écrou borgne. Par rapport à la forme basse, elle offre une profondeur de vissage supérieure, de sorte que la vis peut pénétrer plus loin avant d'atteindre le dôme. La longueur exacte de la vis devient donc moins critique au montage.

La passivation Cr3+ remplace le traitement au chrome VI et répond aux exigences environnementales actuelles pour la visserie. La couche de zinc protège contre la corrosion à l'intérieur et en extérieur abrité ; en milieu humide permanent ou chargé en chlorures, un écrou borgne en inox A2 ou A4 est préférable.

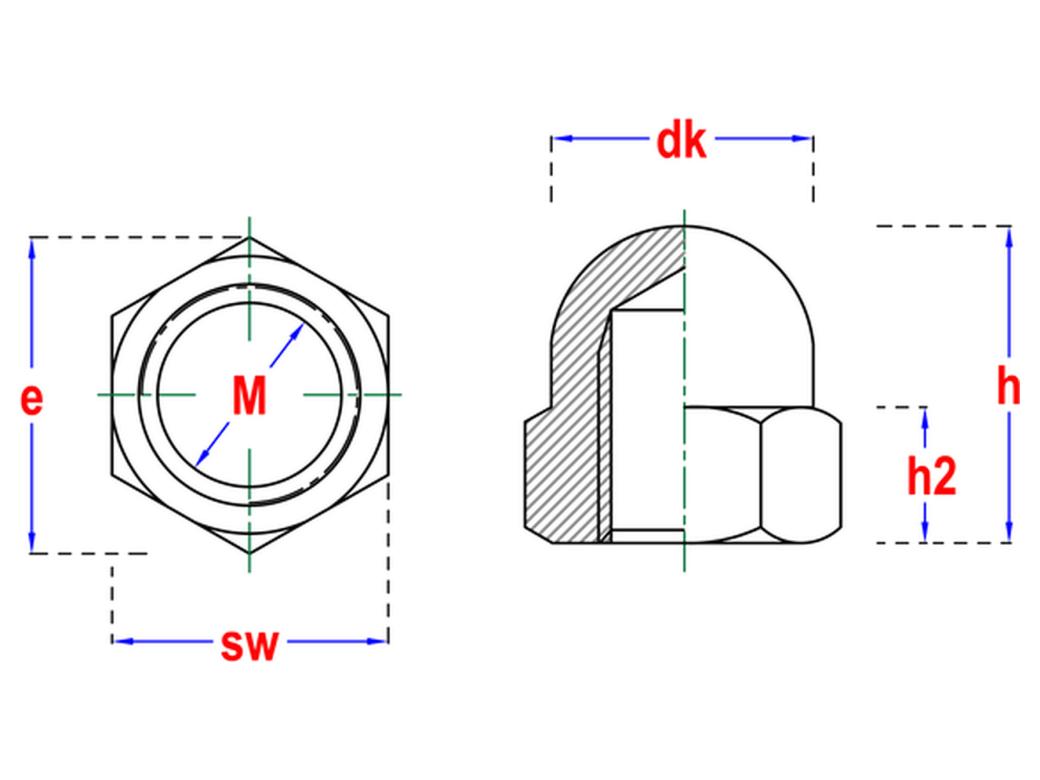

L'ouverture de clé suit le tableau DIN 1587 : M4 = 7 mm, M5 = 8 mm, M6 = 10 mm, M8 = 13 mm et M10 = 16 mm.

Caractéristiques Principales

• Norme : DIN 1587, forme haute
• Matière : acier, classe 6
• Surface : zingué, passivation Cr3+
• Filetage : métrique ISO intérieur
• Forme : six pans avec dôme fermé
• Conditionnement : blister, contenu variable selon la variante

Avantages et Caractéristiques

• Le dôme fermé recouvre les filets coupants et évite les blessures ou les accrochages sur les assemblages accessibles
• La pénétration d'humidité dans le filetage est limitée, ce qui empêche le grippage de ce côté de la vis
• Forme haute DIN 1587 : profondeur de vissage plus importante que la forme basse
• Passivation Cr3+ : zingage sans chrome VI, conforme à la réglementation environnementale actuelle

Applications

• Finition d'assemblages boulonnés traversants sur portails, clôtures, mains courantes et garde-corps
• Montage de sanitaires, de mobilier et de protections de machines où le filetage reste visible ou accessible
• Fixation de panneaux et de profilés exigeant un côté écrou plat et fermé
• Travaux d'entretien et de réparation : remplacement d'un écrou ouvert par une version fermée

Commander

• Choisissez le diamètre de filetage correspondant à la vis : le diamètre intérieur en mm correspond à l'indication M (M6 = 6 mm)
• Le nombre de pièces par blister varie selon la taille ; les grands diamètres en contiennent moins
• Tenez compte de la profondeur de vissage : une vis trop longue bute contre le dôme et empêche le serrage complet

Questions fréquentes

Quelle différence entre DIN 1587 et DIN 917 ?

DIN 1587 est l'écrou borgne haut, avec une profondeur de vissage plus grande ; DIN 917 est la version basse. Pour une vis légèrement trop longue, choisissez la forme haute.

Quelle ouverture de clé faut-il ?

Selon la norme : 7 mm pour M4, 8 mm pour M5, 10 mm pour M6, 13 mm pour M8 et 16 mm pour M10.

Cet écrou convient-il à l'extérieur ?

La version acier zingué convient à l'intérieur et à l'extérieur abrité. En cas d'humidité permanente ou d'air marin, préférez l'inox A2 ou A4.

La vis peut-elle traverser l'écrou ?

Non, l'écrou borgne est aveugle et fermé d'un côté. La vis doit être plus courte que la profondeur de vissage disponible.

Que signifie la classe 6 ?

La classe 6 indique la résistance de l'écrou et convient aux vis jusqu'à la classe 6.8. Pour des vis plus résistantes, utilisez un écrou de classe supérieure.
