Boulon Th 8.8 Din 933/934 Zingué + écrou

• Vis à tête hexagonale entièrement filetée selon DIN 933 / EN ISO 4017, conditionnée avec un écrou hexagonal DIN 934
• Acier classe de résistance 8.8 : adapté aux assemblages boulonnés porteurs
• Zinguée avec passivation Cr3+, sans chrome hexavalent
• Filetage jusque sous la tête : la longueur de serrage reste libre dans la longueur de la vis
• Disponible notamment en M5, M6, M8, M10 et M12, en différentes longueurs

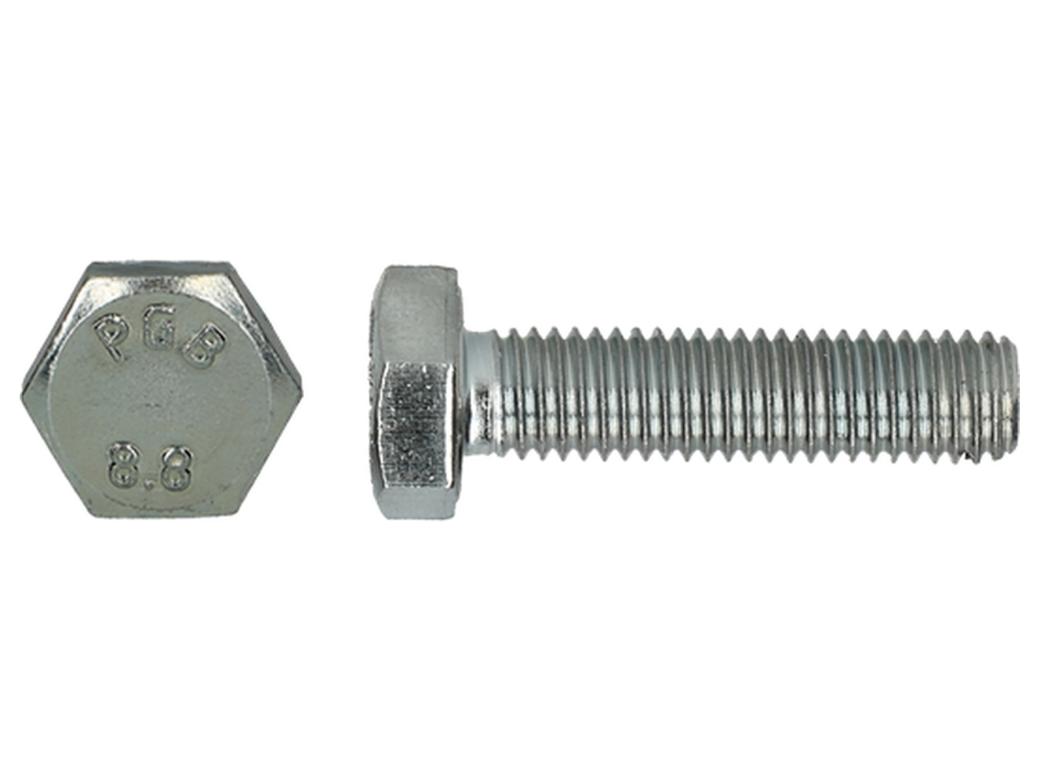

Le boulon 8.8 DIN 933/934 zingué de PGB-FASTENERS est une vis à tête hexagonale entièrement filetée en acier, livrée avec l'écrou hexagonal correspondant dans une boîte plastique refermable. La vis suit la norme DIN 933, équivalente à l'actuelle EN ISO 4017 ; l'écrou suit la DIN 934.

L'acier est de classe 8.8, la classe de référence pour les constructions métalliques et bois porteuses, la construction mécanique et les travaux de montage où la vis est sollicitée en traction et en cisaillement. L'écrou est adapté à la résistance de la vis.

Le filetage total permet un usage en boulon traversant avec écrou, ou vissé directement dans un trou taraudé. Sans partie lisse, une même longueur couvre des épaisseurs de matériau différentes.

Le zingage électrolytique avec passivation Cr3+ protège de la corrosion en ambiance sèche ou abritée. En milieu humide permanent ou chargé en chlorures, l'acier inoxydable A2 ou A4 est le choix indiqué.

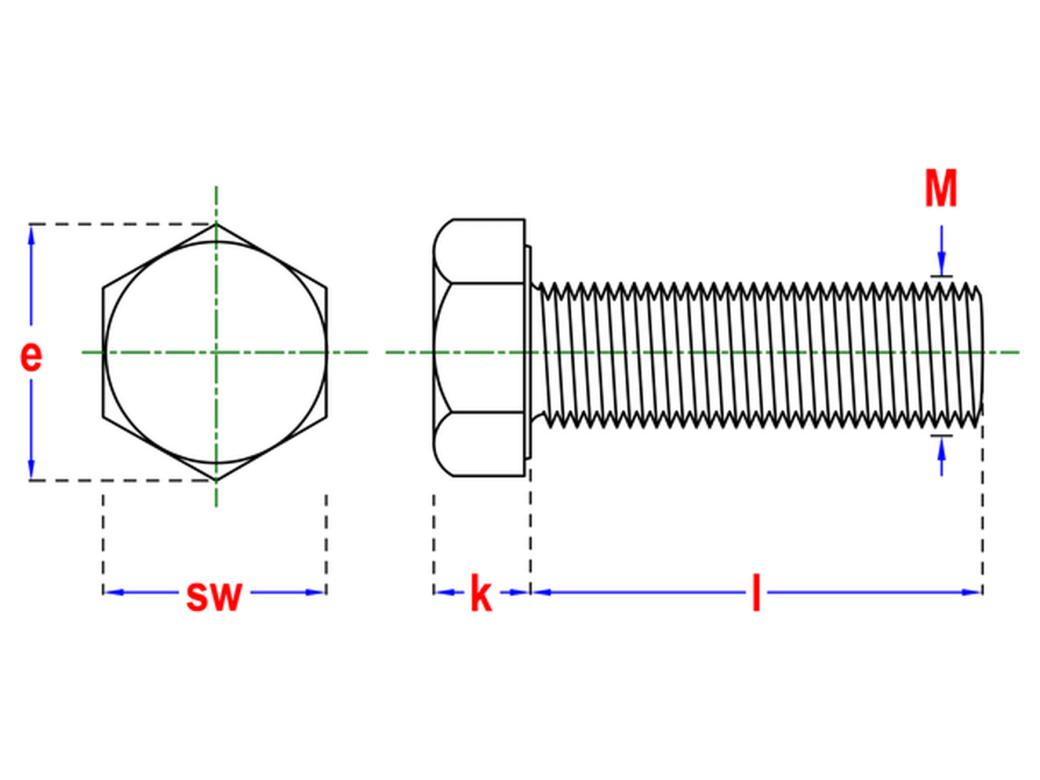

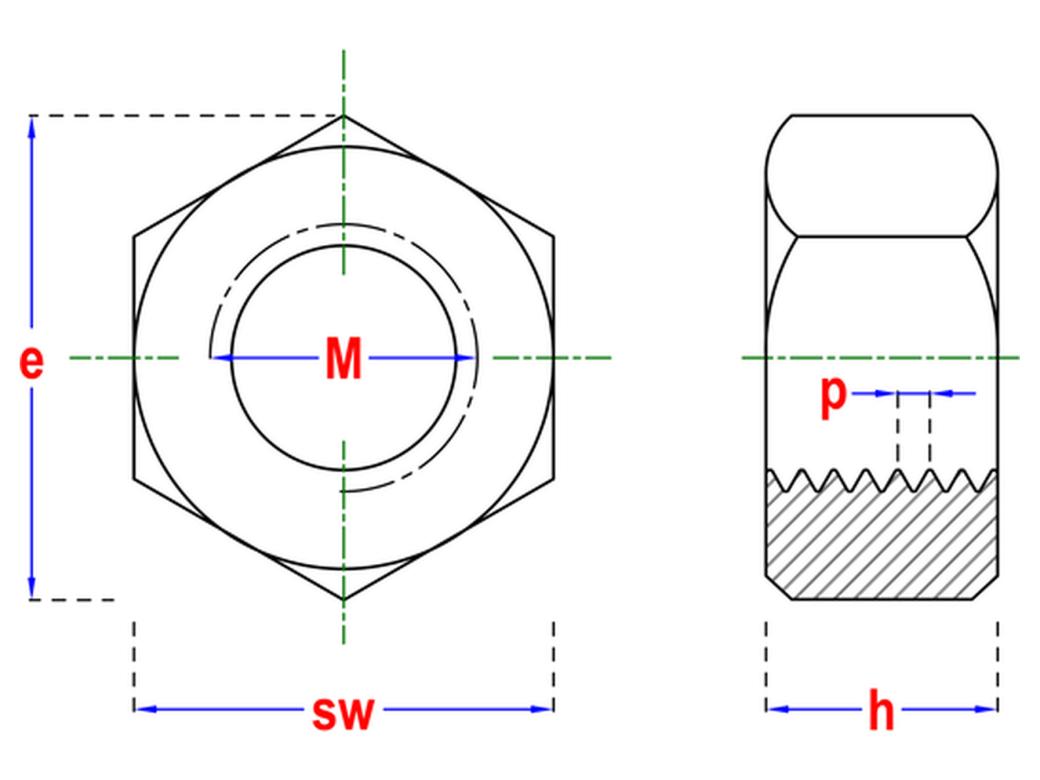

L'ouverture de clé est normalisée : 8 mm en M5, 10 mm en M6, 13 mm en M8, 17 mm en M10 et 19 mm en M12. Les écrous fournis reprennent ces mêmes cotes.

Caractéristiques Principales

• Norme vis : DIN 933, équivalente à EN ISO 4017

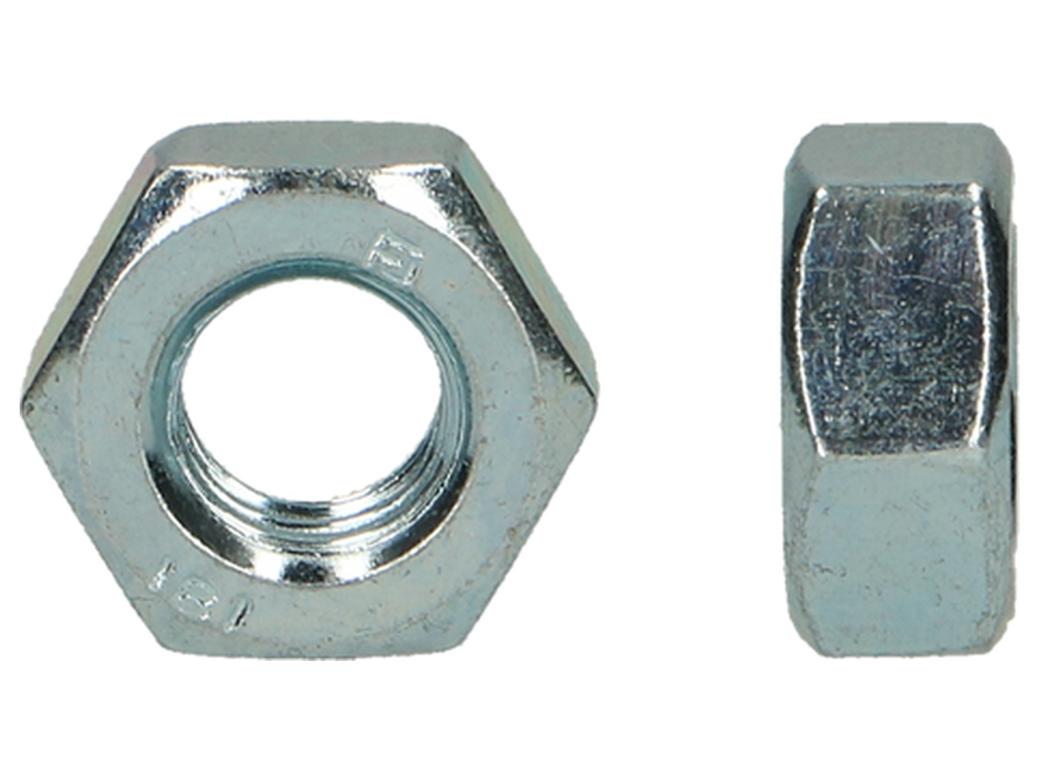

• Norme écrou : DIN 934
• Matière : acier, classe de résistance 8.8
• Surface : zinguée, passivation Cr3+
• Tête hexagonale, serrage par clé plate, polygonale ou à douille
• Filetage métrique à pas gros, jusque sous la tête
• Conditionnement : boîte plastique ; contenu variable selon la variante

Avantages et Caractéristiques

• Vis et écrou dans un même conditionnement : pas de second article à commander ni de contrôle de correspondance
• La classe 8.8 autorise une précontrainte supérieure aux classes 4.6 et 5.8, ce qui limite le desserrage sous vibrations
• Filetage total : une seule longueur couvre plusieurs épaisseurs d'assemblage, sans partie lisse dans la zone de l'écrou
• Passivation Cr3+ au lieu du Cr6+, conforme aux restrictions européennes sur le chrome hexavalent
• Ouvertures de clé normalisées, compatibles avec les douilles et clés dynamométriques courantes

Applications

• Assemblages traversants de profilés métalliques, étriers, consoles et équerres
• Fixation de poutres et poteaux en bois par trous traversants, avec rondelle large
• Montage et démontage d'organes de machines, clôtures, ferrures de portails et rayonnages
• Réparations nécessitant une vis avec écrou assorti en petite quantité
• Intérieur et extérieur abrité ; en ambiance humide permanente ou saline, préférer l'inox

Conditionnement et commande

• Livré en boîte plastique contenant vis et écrous ; le nombre de pièces varie selon le diamètre et la longueur, voir les variantes
• Pour de grandes quantités d'une même cote, une boîte industrielle de vis et d'écrous séparés est généralement plus avantageuse

Questions fréquentes

Que signifie DIN 933/934 ?

DIN 933 est la norme de la vis à tête hexagonale entièrement filetée, DIN 934 celle de l'écrou hexagonal. Les deux sont réunis dans l'emballage.

Que signifie la classe 8.8 ?

Le premier chiffre renvoie à la résistance à la traction, le second au rapport entre limite d'élasticité et résistance. 8.8 est la classe courante des assemblages porteurs.

DIN 933 et ISO 4017 sont-elles identiques ?

DIN 933 a été remplacée par EN ISO 4017 et les deux sont interchangeables. Seules quelques cotes diffèrent légèrement sur certains diamètres.

Quelle clé utiliser ?

L'ouverture de clé est normalisée : 8 mm en M5, 10 mm en M6, 13 mm en M8, 17 mm en M10 et 19 mm en M12.

Ce boulon zingué convient-il à l'extérieur ?

Le zingage suffit en extérieur abrité. En humidité permanente ou en milieu salin, l'inox A2 ou A4 est préférable.
